전기자동차 배터리의 심장, OCV와 평형 상태의 비밀

전기자동차 배터리의 심장, OCV와 평형 상태의 비밀

전기자동차 시대가 도래하면서 배터리 기술에 대한 관심이 높아지고 있습니다. 그 중에서도 OCV(Open Circuit Voltage)와 평형 상태는 배터리의 성능과 수명을 이해하는 데 핵심적인 개념입니다. 오늘은 이 두 가지 개념에 대해 자세히 알아보고, 전기자동차 배터리 기술의 현재와 미래에 대해 살펴보겠습니다.

C/40 단일 셀과 차량 수준 측정에서 얻은 배터리의 개방 회로 전압(OCV). (a) 충전 및 에너지 처리량과 차량에서 사용 가능한 용량을 나타내는 OCV 곡선. (b) NMC 811/SiC 셀에 대한 문헌 값과 비교하여 예외적으로 높은 니켈이나 실리콘 함량의 특징이 없음을 보여주는 해당 DVA 곡선.

OCV란 무엇인가?

OCV는 Open Circuit Voltage의 약자로, 배터리의 양극과 음극 사이의 전위차를 의미합니다. 쉽게 말해, 배터리에 아무런 부하가 걸리지 않은 상태에서 측정되는 전압입니다. OCV는 배터리의 상태를 파악하는 데 매우 중요한 지표로 사용됩니다.

전기자동차 배터리에서 OCV는 특히 중요한 의미를 갖습니다. 왜냐하면 OCV를 통해 배터리의 충전 상태(State of Charge, SOC)를 추정할 수 있기 때문입니다. 예를 들어, 리튬이온 배터리의 경우 OCV가 4.2V에 가까우면 완전 충전 상태, 3.0V 정도면 방전 상태로 볼 수 있습니다.


평형 상태의 중요성

평형 상태란 배터리 내부의 화학 반응이 안정화된 상태를 말합니다. OCV 측정 시 정확한 값을 얻기 위해서는 배터리가 평형 상태에 도달해야 합니다. 이는 보통 배터리를 충전이나 방전 후 일정 시간 동안 휴지 상태로 두어 달성됩니다.

평형 상태에 도달하는 시간은 배터리의 종류와 상태에 따라 다르지만, 일반적으로 1~3시간 정도 소요됩니다. 일부 고성능 배터리의 경우 완전한 평형 상태에 도달하는 데 48시간까지 걸릴 수 있습니다. 이는 배터리 내부의 복잡한 화학 반응과 이온의 이동이 완전히 안정화되는 데 시간이 필요하기 때문입니다.


OCV와 배터리 수명의 관계

OCV는 배터리의 수명과 밀접한 관련이 있습니다. 배터리가 노화될수록 OCV 곡선의 형태가 변화하며, 이를 통해 배터리의 상태를 진단할 수 있습니다. 예를 들어, 새 배터리의 OCV 곡선과 비교하여 노화된 배터리의 OCV 곡선은 더 평평해지는 경향이 있습니다.

실제로, 많은 전기자동차 제조사들이 OCV 데이터를 활용하여 배터리 관리 시스템(BMS)을 최적화하고 있습니다. 이를 통해 배터리의 수명을 최대 20% 이상 연장할 수 있다는 연구 결과도 있습니다.

OCV 측정의 실제

OCV를 정확하게 측정하는 것은 생각보다 까다로운 작업입니다. 가장 일반적인 방법은 갈바노스타틱 간헐적 적정 기술(GITT)입니다. 이 방법은 배터리에 짧은 전류 펄스를 가한 후 휴지 기간을 두는 과정을 반복합니다.

GITT를 통해 측정된 OCV 데이터는 매우 정확하지만, 시간이 오래 걸린다는 단점이 있습니다. 예를 들어, 10Ah 용량의 리튬인산철(LFP) 배터리의 전체 OCV 곡선을 얻는 데 약 2주가 소요될 수 있습니다. 이는 산업 현장에서 실용적이지 않을 수 있습니다.


OCV와 배터리 화학의 관계

OCV는 배터리의 화학적 구성에 따라 크게 달라집니다. 예를 들어, 리튬인산철(LFP) 배터리와 니켈망간코발트(NMC) 배터리의 OCV 곡선은 매우 다른 형태를 보입니다.

LFP 배터리의 경우, OCV 곡선이 상대적으로 평평한 구간이 넓어 SOC 추정이 어려울 수 있습니다. 반면 NMC 배터리는 더 가파른 OCV 곡선을 가져 SOC 추정이 비교적 용이합니다. 이러한 차이는 각 화학 구성의 고유한 특성 때문입니다.


OCV와 온도의 관계

온도는 OCV에 상당한 영향을 미칩니다. 일반적으로 온도가 상승하면 OCV가 약간 감소하는 경향이 있습니다. 예를 들어, 25°C에서 3.7V였던 OCV가 40°C에서는 3.65V로 떨어질 수 있습니다.

이는 배터리 관리 시스템 설계 시 반드시 고려해야 할 요소입니다. 특히 전기자동차의 경우, 다양한 기후 조건에서 운행되기 때문에 온도에 따른 OCV 변화를 정확히 보정해야 합니다.

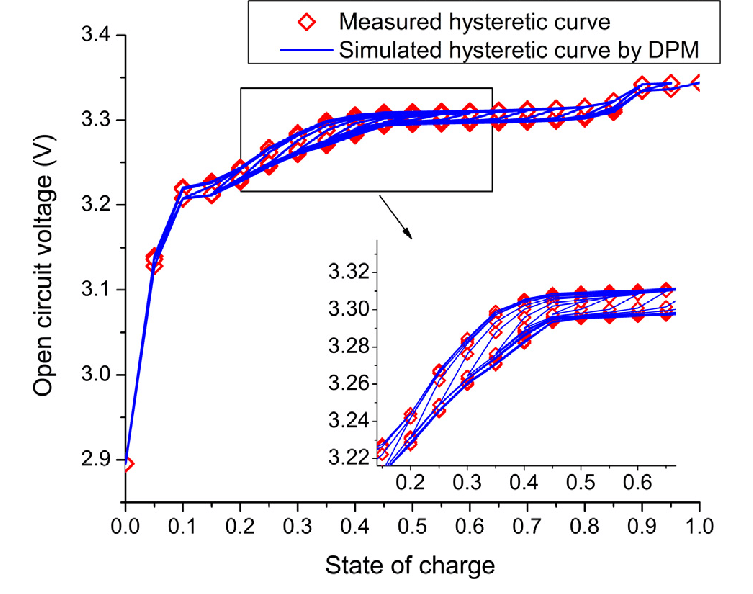

OCV 히스테리시스 현상

OCV에는 흥미로운 현상인 '히스테리시스'가 존재합니다. 이는 같은 SOC에서도 충전 중인지 방전 중인지에 따라 OCV가 다르게 나타나는 현상을 말합니다.

좀 더 자세히 말하면, OCV 히스테리시스는 동일한 충전 상태(State of Charge, SoC)에서 배터리의 개방 회로 전압이 이전 충전 또는 방전 이력에 따라 다르게 나타나는 현상을 말합니다. 즉, 같은 SoC에 도달하더라도 충전 과정을 거쳐 도달했는지, 방전 과정을 거쳐 도달했는지에 따라 OCV 값이 달라집니다.

예를 들어, 50% SOC에서 충전 중일 때의 OCV가 3.8V라면, 같은 50% SOC에서 방전 중일 때는 3.75V일 수 있습니다. 이 차이는 작아 보이지만, 정확한 SOC 추정을 위해서는 반드시 고려해야 합니다.

히스테리시스의 특징

1. 크기: OCV 히스테리시스의 크기는 일반적으로 5mV에서 25mV 사이로 나타납니다. 이는 배터리의 화학적 구성과 SoC에 따라 다릅니다.

2. SoC 의존성: 히스테리시스의 크기는 SoC에 따라 변합니다. 특히 LiFePO4 배터리의 경우, 20-30%와 65-70% SoC 근처에서 히스테리시스가 가장 크게 나타나는 두 개의 피크가 관찰됩니다.

3. 시간 의존성: 히스테리시스는 시간에 따라 감소하는 경향이 있습니다. 예를 들어, 24시간 휴지 후 측정된 히스테리시스는 2-5시간 휴지 후 측정된 값의 약 절반 정도입니다.

히스테리시스의 원인

OCV 히스테리시스의 주요 원인으로는 다음과 같은 요소들이 있습니다:
1. 전극 활성 물질의 상 변화: 리튬 이온의 삽입/탈리 과정에서 전극 물질의 결정 구조가 변화하면서 히스테리시스가 발생할 수 있습니다.
2. 반응 경로의 차이: 충전과 방전 과정에서 리튬 이온의 이동 경로가 다를 수 있어 히스테리시스가 발생합니다.
3. 열역학적 효과: 충전과 방전 과정에서의 엔트로피 변화 차이로 인해 히스테리시스가 나타날 수 있습니다.

히스테리시스의 영향
OCV 히스테리시스는 다음과 같은 영향을 미칩니다:
1. SoC 추정 오차: 히스테리시스로 인해 OCV 기반 SoC 추정의 정확도가 떨어질 수 있습니다.
2. 에너지 손실: 충전 시 과전압, 방전 시 저전압을 유발하여 에너지 효율을 낮출 수 있습니다.
3. 배터리 관리 시스템 복잡성: 정확한 SoC 추정을 위해 히스테리시스를 고려한 복잡한 알고리즘이 필요합니다.

히스테리시스 모델링
OCV 히스테리시스를 모델링하는 방법에는 여러 가지가 있습니다:
1. One-State Hysteresis (OSH) 모델: 1차 완화 방정식을 사용하여 히스테리시스를 모델링합니다. 간단하지만 효과적인 방법입니다.
2. Preisach 모델: 더 복잡하지만 정확한 모델링이 가능합니다. Everett 함수를 사용하여 계산 부하를 줄일 수 있습니다.
3. 물리적 모델: 전극 물질의 상 변화와 같은 물리적 현상을 기반으로 히스테리시스를 모델링합니다.

히스테리시스와 배터리 노화
배터리가 노화됨에 따라 OCV 히스테리시스의 특성이 변화합니다:
1. 히스테리시스 증가: 일반적으로 배터리가 노화될수록 히스테리시스의 크기가 증가합니다.
2. 과전압 증가: 히스테리시스 증가와 함께 충전 과전압도 증가하는 경향이 있습니다.
3. 피크 이동: 노화에 따라 히스테리시스 피크의 SoC 위치가 변화할 수 있습니다.

OCV 히스테리시스는 리튬이온 배터리의 성능과 관리에 중요한 영향을 미치는 현상입니다. 이를 정확히 이해하고 모델링하는 것은 배터리 관리 시스템의 성능 향상과 배터리 수명 연장에 필수적입니다. 앞으로 실시간 OCV 측정 기술과 인공지능을 활용한 히스테리시스 분석 기술의 발전이 기대되며, 이를 통해 전기자동차의 주행 거리 예측 정확도 향상과 배터리 수명 최적화가 가능해질 것입니다.

OCV 모델링의 중요성

정확한 OCV 모델링은 배터리 관리 시스템의 성능을 크게 향상시킬 수 있습니다. 최근에는 머신러닝을 활용한 OCV 모델링 기법이 주목받고 있습니다.

예를 들어, 딥러닝 기반의 OCV 모델은 기존의 수학적 모델보다 최대 30% 더 정확한 SOC 추정이 가능하다는 연구 결과가 있습니다. 이는 전기자동차의 주행 거리 예측 정확도를 크게 높일 수 있는 기술입니다.


미래의 OCV 기술

앞으로 OCV 기술은 더욱 발전할 것으로 예상됩니다. 특히 실시간 OCV 측정 기술이 주목받고 있습니다. 현재는 평형 상태에 도달해야 정확한 OCV 측정이 가능하지만, 미래에는 주행 중에도 정확한 OCV를 측정할 수 있는 기술이 개발될 것입니다.

또한, 인공지능과 빅데이터를 활용한 OCV 분석 기술도 발전할 것입니다. 이를 통해 배터리의 수명을 더욱 정확하게 예측하고, 최적의 충전 전략을 수립할 수 있을 것입니다.


OCV와 평형 상태는 전기자동차 배터리 기술의 핵심입니다. 이 두 개념을 정확히 이해하고 활용하는 것이 배터리의 성능과 수명을 최적화하는 열쇠가 될 것입니다. 앞으로 OCV 기술이 더욱 발전하면, 전기자동차의 주행 거리와 배터리 수명이 크게 향상될 것으로 기대됩니다.

전기자동차 시대가 본격화되면서 배터리 기술의 중요성은 더욱 커질 것입니다. OCV와 평형 상태에 대한 이해는 이 혁명적인 변화의 중심에 서 있습니다. 우리가 이 기술을 어떻게 발전시키고 활용하느냐에 따라 미래 모빌리티의 모습이 결정될 것입니다. 앞으로의 발전이 기대되는 만큼, 이 분야에 대한 지속적인 관심과 연구가 필요할 것 같습니다.
