[반도체 공부] 4탄: 설계 완료! 마스크 제작부터 '테이프아웃(Tape-out)'까지

안녕하세요! 시스템 아키텍처부터 레이아웃 디자인까지 달려온 반도체 설계 여정의 진짜 마지막 단계에 도달했습니다. 💻✨

오늘 다룰 내용은 우리가 그린 지도가 실제 실리콘 웨이퍼로 찍혀 나오기 직전, "단 하나의 에러도 허용하지 않는 최종 검증(LVS 디버깅)과 파운드리의 마스크 공정"에 대한 이야기입니다. 엔지니어들의 피와 땀이 서려 있는 그 마지막 비하인드 스토리를 지금 바로 시작합니다!

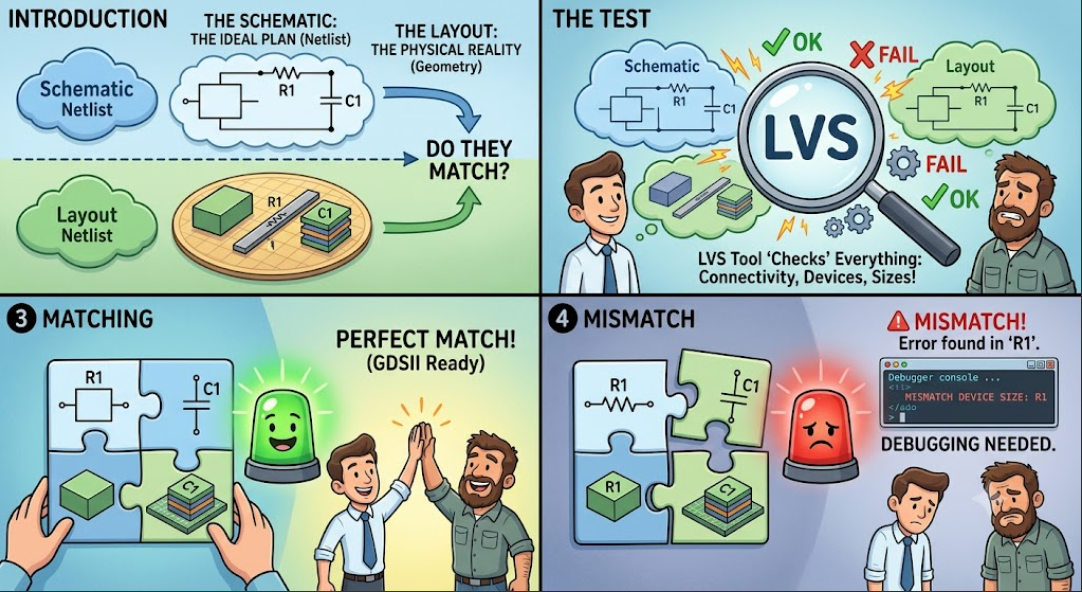

🔍 1. 회로와 지도의 틀린 그림 찾기: LVS 디버깅 (Debugging Discrepancies)

앞서 3탄에서 레이아웃(Layout)이 회로도(Schematic)와 100% 일치하는지 검증하는 LVS(Layout vs Schematic) 툴에 대해 배웠습니다. 하지만 현실적으로 툴을 돌리자마자 바로 "Pass"가 뜨는 경우는 거의 없습니다.

• 불일치(Discrepancies)의 발견: LVS 툴(예: Siemens Calibre)을 실행하면, 두 넷리스트(Netlist)를 비교하여 서로 맞지 않는 부분들을 리스트로 뿜어냅니다.
• 핵심 디버깅 포인트:
  • 소자 크기 불일치 (Device Size Mismatch): 회로도에는 트랜지스터 너비(W)와 길이(L)를 W=10u / L=1nm로 설계했는데, 레이아웃 지도에는 실수로 W=9u로 그렸다면 귀신같이 잡아냅니다. 두 공간의 크기가 완벽히 매칭되어야 합니다.
  • 포트 이름 미스매치 (Port Name Mismatch): 회로도의 입력 단자 이름은 Vin_plus인데, 레이아웃에서는 Vin_p라고 라벨을 붙였다? 이름이 단 한 글자만 달라도 연결 오류로 간주합니다. 대소문자와 글자 수까지 완벽히 일치해야 에러가 사라집니다.



🎭 2. 파운드리는 GDSII 파일로 무엇을 할까? (Photomask Conversion)

모든 사인오프 검증(DRC, LVS, ERC 등)을 완벽히 통과하면, 드디어 칩의 모든 레이어 정보가 담긴 최종 바이너리 파일인 GDSII가 생성됩니다. 이 파일이 공장(Foundry)에 도착하면 본격적인 제조 공정이 시작됩니다.

• 포토마스크(Photomask) 제작: 파운드리는 전송받은 GDSII 데이터를 바탕으로 칩을 찍어낼 '포토마스크(Mask)'를 만듭니다. 반도체는 빌딩처럼 층층이 쌓아 올리기 때문에, 각 레이어(층)마다 전용 마스크가 1장씩 필요합니다. 층수가 높을수록 마스크 수가 늘어나 비용이 수십억~수백억 원으로 뛰는 이유가 바로 여기에 있습니다.
• 노광 공정 (Projection Lithography): 제작된 마스크는 일종의 '필름' 역할을 합니다. 아주 강력한 빛(레이저)을 마스크에 투과시키면, 마스크에 그려진 미세한 회로 패턴이 실리콘 웨이퍼 위에 그대로 전사(Exposure)됩니다. 패턴 바이 패턴(Pattern by Pattern)으로 한 층씩 구워내는 정밀한 마법이 펼쳐지는 것이죠.

📼 3. 비하인드 스토리: 왜 아직도 '테이프아웃(Tape-out)'이라고 부를까?

우리는 지금 마우스 클릭 몇 번이나 인터넷 전송으로 설계 데이터를 공장에 보냅니다. 그런데 왜 현업에서는 이 최종 단계를 여전히 '테이프아웃(Tape-out)'이라는 아날로그적인 이름으로 부를까요?

• 자석 테이프의 역사: 과거 1970~1980년대 초기 반도체 설계 시절에는 인터넷이 없었습니다. 엔지니어들이 밤새 설계한 거대한 레이아웃 데이터(GDSII의 전신)를 저장할 수 있는 유일한 고용량 매체는 동그란 '자기 테이프(Magnetic Tape Reel)'뿐이었습니다.
• 공장으로의 배달: 설계를 완벽히 끝내고 검증이 완료되면, 엔지니어들은 이 무거운 자기 테이프에 데이터를 최종 저장(Out)한 뒤, 박스에 넣어 타이완이나 미국의 파운드리 공장으로 실제 우편이나 인편으로 배달했습니다.
• 오늘날 데이터는 클라우드나 고속 네트워크로 순식간에 전송되지만, 한 프로젝트를 완수하고 제조 공장으로 설계를 넘기는 엔지니어들의 경건하고 벅찬 마음을 기리기 위해 여전히 '테이프아웃'이라는 멋진 현업 용어로 전해 내려오고 있습니다.

🎓 반도체 설계 프로세스 대단원의 요약!

지금까지 총 4편에 걸쳐 반도체 집적회로(IC) 개발의 처음과 끝을 알아보았습니다.

1. 아이디어 & 아키텍처: Matlab/Simulink로 스펙을 잡고 큰 그림을 그린다.
2. 회로 설계 (Schematic): EDA 툴로 이상적인 상태의 회로를 그리고 수십 번의 시뮬레이션을 돌린다.

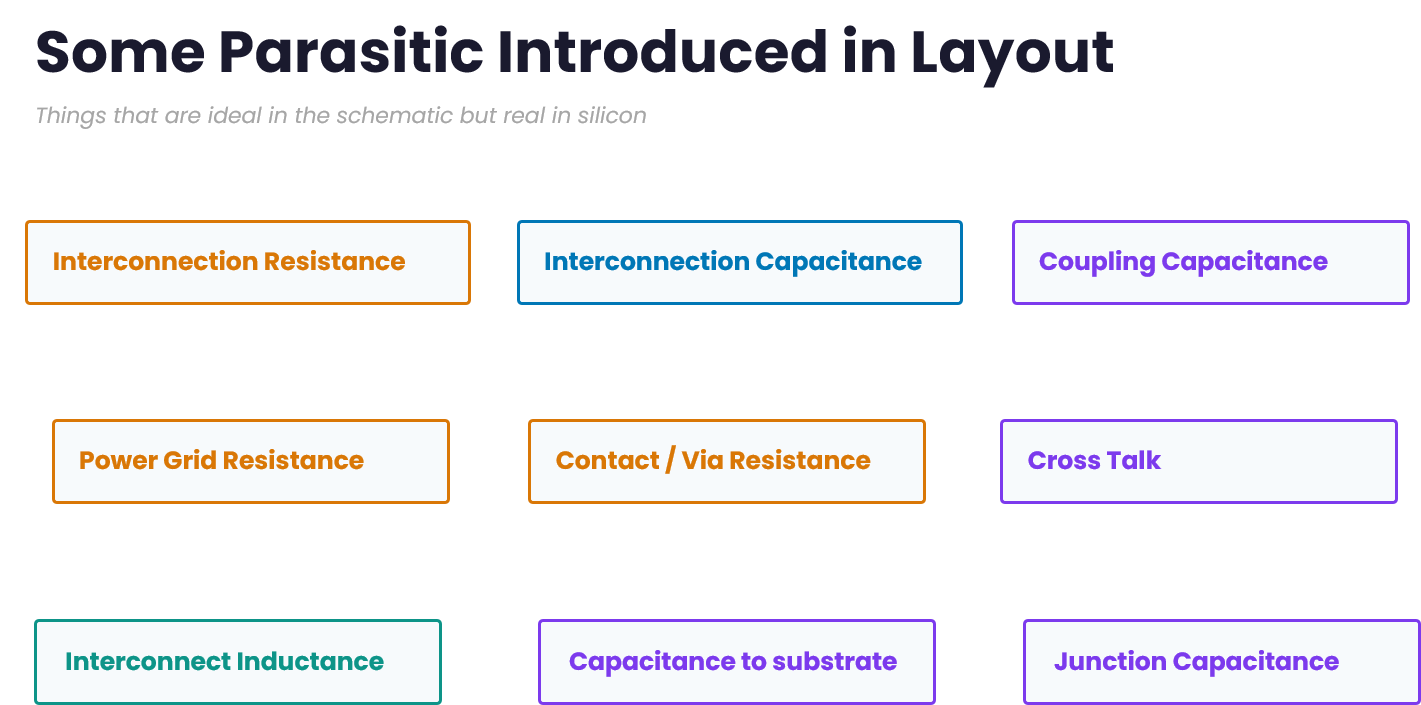

3. 물리 설계 (Layout): 실리콘 바닥에 트랜지스터를 배치하고 위로 메탈 스택을 쌓으며 실제 지도를 그린다.
4. 최종 검증 (LVS/DRC): 수억 원짜리 툴로 크기 하나, 글자 하나 틀린 게 없는지 디버깅(Sign-off)한다.
5. 테이프아웃 (Tape-out): GDSII 파일을 뽑아 파운드리로 전송하면, 공장에서는 마스크를 만들어 웨이퍼에 빛으로 칩을 구워낸다!

반도체 공부를 시작하시는 분들께 이 시리즈가 칩 설계라는 거대한 숲을 이해하는 데 큰 도움이 되었기를 바랍니다. 긴 여정을 함께해 주셔서 감사합니다. 더 궁금한 주제나 실무 관련 질문이 있다면 언제든 댓글로 남겨주세요! 🛠️🔥
