[반도체 공부] 2탄: 설계 단계와 현업의 리얼한 비하인드 스토리

안녕하세요! 지난번 전체 프로세스 오버뷰에 이어, 오늘은 반도체 칩 개발의 심장부라고 할 수 있는 'The Design Phase(회로 설계 단계)'를 낱낱이 파헤쳐 보겠습니다. 💻✨

단순히 "회로도를 그린다"를 넘어, 왜 시뮬레이션을 수십 번 돌려야 하는지, 왜 디지털과 아날로그의 설계 접근법이 다른지, 그리고 실리콘 바닥에 숨겨진 레이어의 비밀까지 현업의 리얼한 데이터와 함께 알아봅시다!

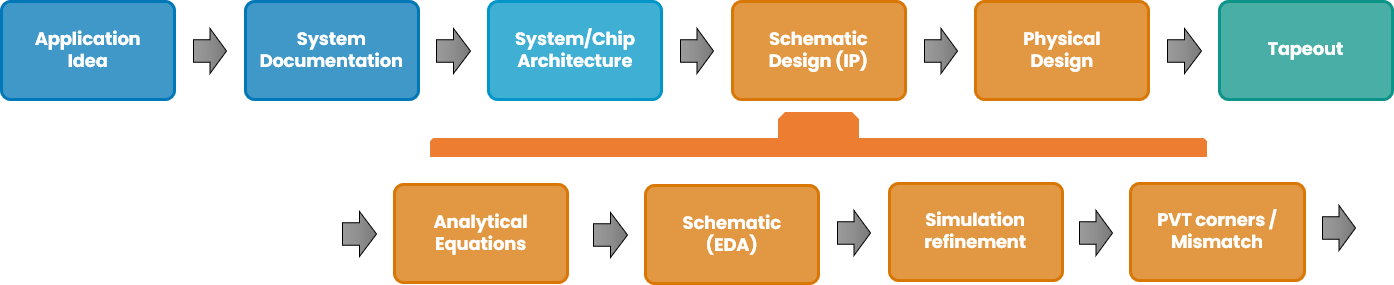

🗺️ Design Phase의 4단계 흐름과 리얼 타임라인

설계 단계는 단순히 컴퓨터 앞에 앉아 툴을 켜는 것으로 시작하지 않습니다. 이론적 분석부터 철저한 검증까지 4개의 톱니바퀴가 정밀하게 맞물려 돌아갑니다.

[1단계: 수식 분석] ➔ [2단계: EDA Schematic 수립] ➔ [3단계: 검증/최적화] ➔ [4단계: PVT 강건성 평가]
    (1 Day)               (20 Days / 20 Times)        (Iteration)           (5 Times)

📈 1단계: 수식 분석 및 모델 개발 (Analytical Equations)

• 소요 기간: 단 1일 (1 Day)
• 내용: 칩의 이득(Gain), 대역폭(Bandwidth), 노이즈(Noise), 소모 전력 등의 목표치를 달성하기 위해 손으로 직접 수학적 수식을 유도하고 계산(Hand Calculation)하여 대략적인 소자 사이즈를 결정합니다.

🖥️ 2단계: EDA 스키매틱 구현 및 시뮬레이션 (Schematic & EDA Simulation)

• 소요 기간: 약 20일 (또는 수식 분석 대비 20배 이상의 시간 투자)

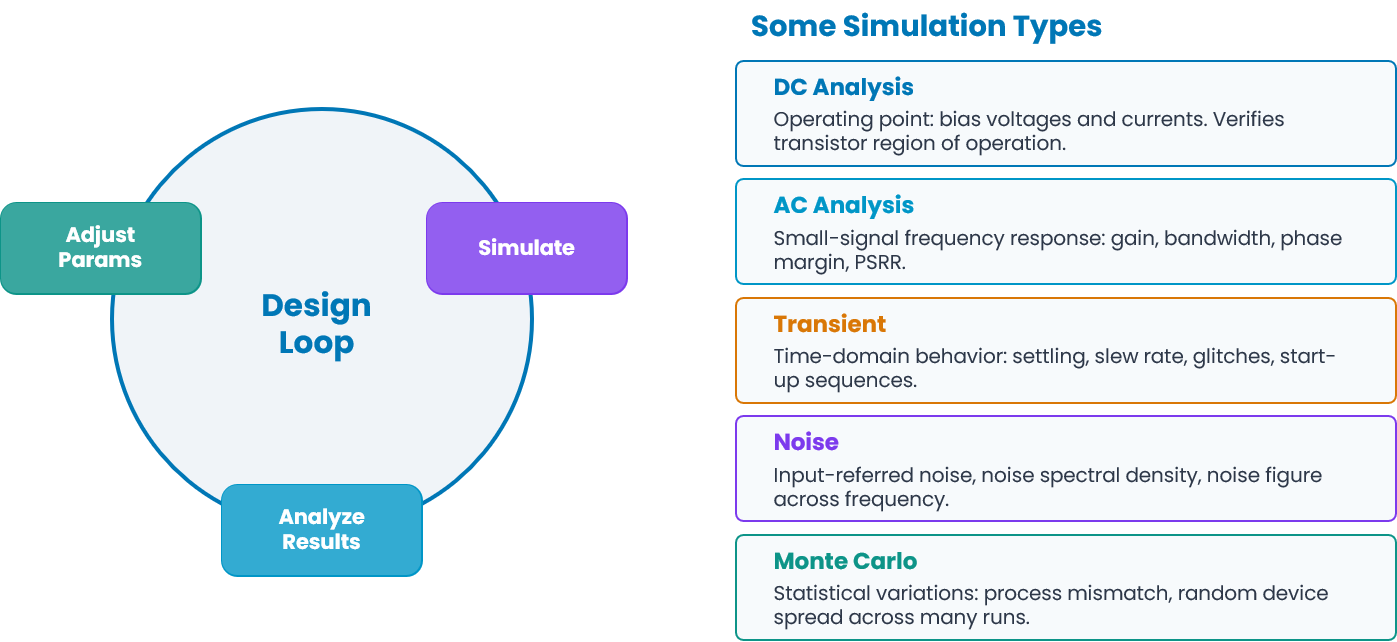

• 내용: 손으로 계산한 값(Ideal)을 Cadence Virtuoso 같은 EDA 툴에 입력해 회로도(Schematic)를 그립니다. 수식은 완벽해 보였어도 실제 툴에서 DC, AC, Transient(시시각각 변하는 시점 분석), Noise 시뮬레이션을 돌려보면 오차가 발생합니다. 이 오차를 좁히기 위해 최소 20번 이상의 반복 수정 및 시뮬레이션을 거칩니다.

❄️ 3단계: PVT 코너 시뮬레이션 (PVT Corners Assessment)

• 소요 기간: 회로 수정과 병렬로 5회 이상 풀 세트 시뮬레이션
• 내용: 반도체는 완벽한 환경에서만 동작하지 않습니다. 공장의 미세 공정 오차(Process), 전압 변동(Voltage), 극심한 온도 변화(Temperature) 속에서도 살아남아야 합니다.
  • FF(Fast-Fast), SS(Slow-Slow) 같은 공정 조건, 전압 ±10%, -40℃~125℃의 가혹 조건을 조합한 코너 시뮬레이션을 통과해야 비로소 다음 단계로 넘어갈 수 있습니다. 단 하나라도 실패하면? 다시 처음으로 돌아가는 디자인 루프(Design Loop)에 빠집니다.

💡 반도체 인력들의 피·땀·눈물: 시스템 아키텍처 vs 레이아웃

하나의 칩을 만들기 위해 설계 엔지니어(Schemaitc)와 레이아웃 엔지니어(Physical Layout)는 어떻게 협업할까요?

• 시스템 아키텍처 입장 (System Engineering): 전체 설계 에너지의 50%를 스키매틱 디자인에 쏟아붓습니다. 구조를 잡고 기능을 검증하는 데 총력을 다합니다.
• 피지컬 디자인 입장 (Physical Design): 레이아웃 엔지니어 역시 전달받은 스키매틱을 기반으로 실제 배치하고 연결하는 데 자신들의 역량의 50%를 투입하여 실질적인 패키지 형태로 구체화합니다.
• 테이프아웃(Tape-out) 준비: 이 완벽한 싱크로율을 맞추고 공장에 보내기 전 최종 승인(Sign-off)을 받는 데만 일반적으로 1~2달(1~2 Months)의 마라톤 같은 검증 기간이 소요됩니다.

🤔 그것이 알고 싶다! 반도체 핵심 Q&A

Q1. 디지털 회로가 아날로그보다 왜 더 빠르고 많은 컴포넌트(소자)가 필요한가요?

• 아날로그 회로: 소자 하나하나의 세밀한 전압·전류 특성이 중요합니다. 그래서 소자 수는 적지만 수식 분석과 미세 조정에 오랜 시간이 걸립니다.
• 디지털 회로: 모든 신호를 0과 1로 처리합니다. 신호가 명확하기 때문에 고속 처리가 가능하지만, 0과 1을 판별하고 저장하기 위해 수많은 논리 게이트(Logic Gate)와 플립플롭이 엮여야 합니다. 이 때문에 기하급수적으로 더 많은 컴포넌트(수십억 개의 트랜지스터)가 필요하게 됩니다.
• AMS(Analog/Mixed-Signal)의 딜레마: 아날로그와 디지털이 섞인 AMS 회로는 정확도(Accuracy)를 높이려면 시뮬레이션 속도(Speed)가 엄청나게 느려집니다. 따라서 현업에서는 속도와 정확도의 타협점을 찾는 것이 핵심 역량입니다.

Q2. MOSFET과 BJT는 뭐가 다른가요?

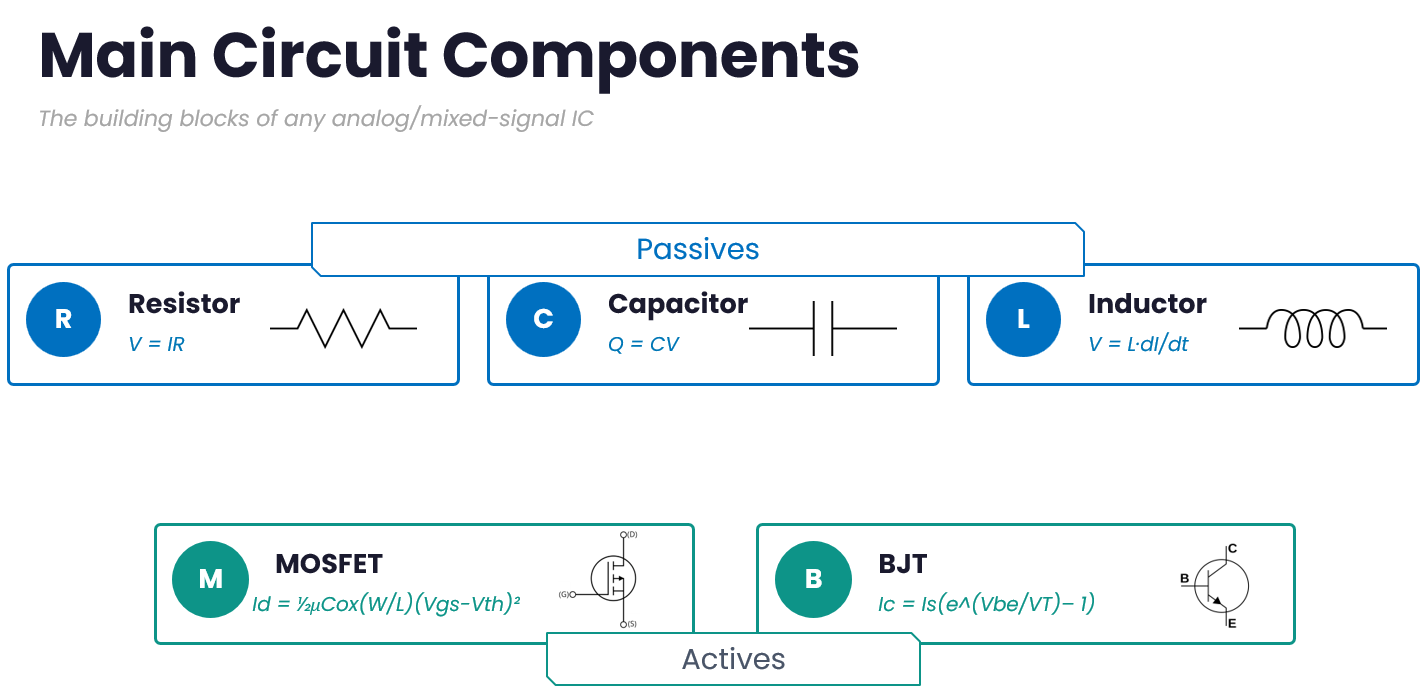

• MOSFET: 디지털 회로에서는 전류를 흐르게 하거나 끊는 '스위치(Switch)' 역할을 하고, 아날로그 회로에서는 신호를 키워주는 '증폭기(Amplifier)' 역할을 모두 수행할 수 있는 만능 일꾼입니다.
• BJT (Bipolar Junction Transistor): 구조적 특성상 디지털 스위치보다는 선형성이 우수하여 오직 '증폭기(Amplifier)' 역할에 특화되어 있습니다. 주로 고주파나 고전력 아날로그 회로에 선택적으로 사용됩니다.

Q3. 트랜지스터는 왜 바닥(실리콘 근처)에만 만드나요? 저층만 설계하면 안 되나요?

• 트랜지스터의 고향은 실리콘 웨이퍼 바닥: 트랜지스터는 실리콘 기판 자체에 불순물을 주입(Doping)하여 만들기 때문에 무조건 맨 아래층에 위치합니다.
• 왜 위로 높아져야(소자가 많아져야) 할까?: 빌딩을 지을 때 1층짜리 넓은 상가보다 고층 빌딩이 땅을 적게 차지하듯, 수십억 개의 소자를 서로 연결하려면 수많은 배선(Metal Stack)이 위로 쌓여야 합니다.
• 높아지면 왜 비싸질까?: 층수가 높아질수록 포토마스크(Mask)가 더 많이 필요하고, 공정 단계가 늘어나며 불량률이 올라가기 때문에 가격이 기하급수적으로 상승합니다. 따라서 무조건 저층만 고집할 수는 없고, 면적과 경제성의 균형을 맞춰 층수를 설계해야 합니다.

🛠️ 레이아웃 검증의 절대 규칙: Floor planning & DRC

설계가 끝나고 레이아웃으로 넘어갈 때 필수적인 작업들이 있습니다.

1. 플로어 플래닝 (Floor planning): 칩의 대략적인 구역을 나누고 배치하는 단계로, 보통 1~2일(1~2 Days)이 소요됩니다.
2. PEX & EM 시뮬레이션: 레이아웃에서 발생하는 기생 성분을 추출하는 PEX와 고주파 배선의 전자기적 특성을 보는 EM 시뮬레이션이 진행됩니다. 특히 EM(Electromagnetic) 시뮬레이션은 안테나나 고주파를 다루는 RF(Radio Frequency) 회로에서만 주로 시행하며, 맥스웰 방정식을 직접 풀기 때문에 시간이 엄청나게 소요됩니다.

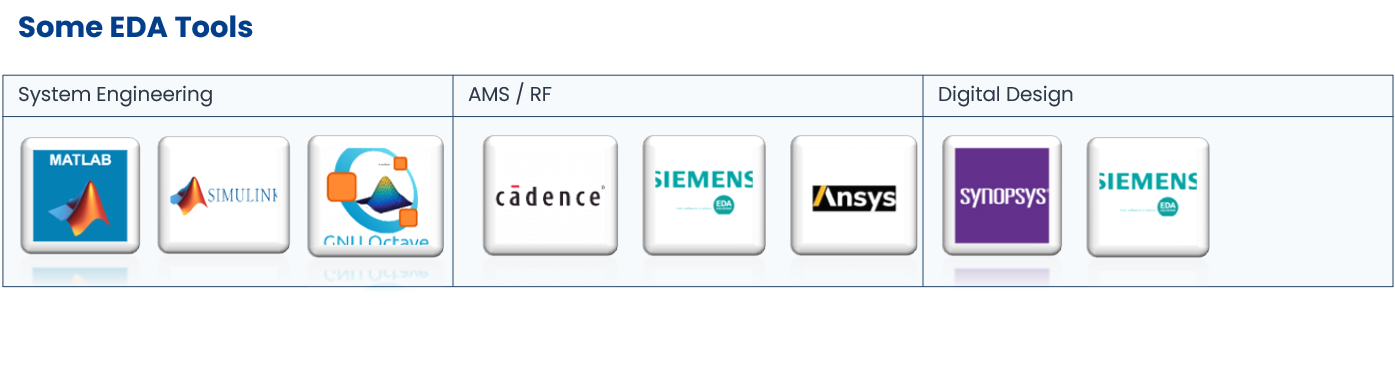

3. DRC (Design Rule Check): 파운드리(공장)에서 무조건 지키라고 준 제조 규칙(Requirement)입니다. 이 규칙을 검증하기 위해 중소기업(SME) 기준으로도 수억 원(예: FYI 기준 약 $280k)에 달하는 라이선스 비용을 지불하고 Siemens Calibre 같은 EDA 툴 카피를 구매하여 완벽하게 Sign-off 검증을 마칩니다.

💡 요약

반도체 설계 Phase는 "수식 유도 ➔ EDA 스키매틱 수정(20번 이상) ➔ PVT 코너 검증(5번 이상)"을 거쳐 완벽해질 때까지 무한 반복하는 장인 정신의 영역입니다. 이 설계 개념을 단단히 잡아야 다음 레이아웃 단계에서 기생 성분(Parasitic)과 싸울 때 지치지 않을 수 있습니다!

다음 시간에는 진짜 실리콘 지도를 그리는 '레이아웃(Layout) 실전 편'으로 찾아오겠습니다. 궁금한 점은 댓글로 남겨주세요! 🛠️🔥
