단 하나의 약한 셀(Weak Cell)이 전체 배터리 팩 성능을 결정하는 이유

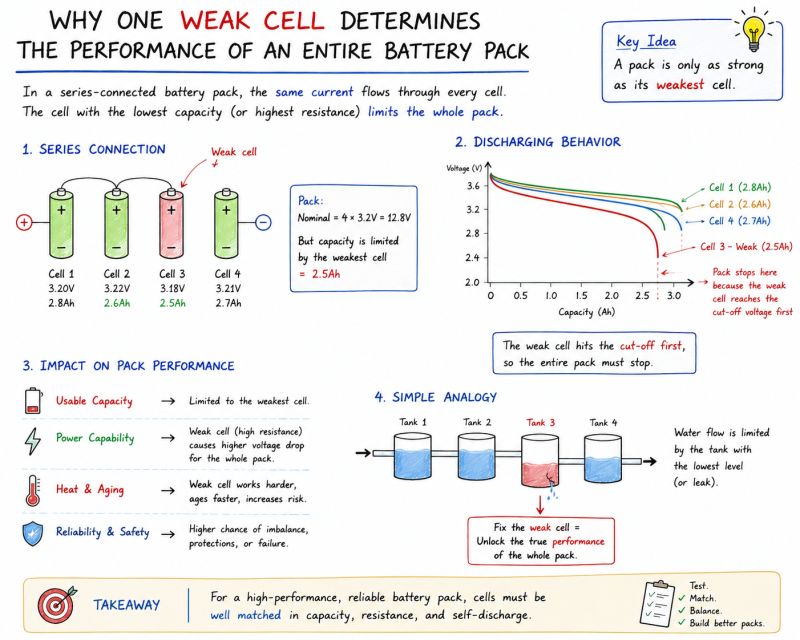

아래 사진을 바탕으로, 직렬로 연결된 배터리 팩에서 용량이 가장 작거나 저항이 높은 단 하나의 셀이 어떻게 배터리 팩 전체의 성능과 수명을 좌우하는지 그 원리와 영향을 정리했습니다.

1. 직렬 연결(Series Connection)과 한계

직렬 연결된 배터리 팩에서는 모든 셀에 동일한 전류가 흐릅니다. 따라서 팩 전체의 용량은 가장 성능이 떨이지는 약한 셀(Weak Cell)에 의해 제약받습니다.

• 예시: 3.20 V(2.8Ah), 3.22 V(2.6Ah), 3.18V(2.5 Ah), 3.21 V (2.7Ah) 4개의 셀을 직렬로 연결할 경우, 공칭 전압은 12.8 x 4 x3.2 V)가 되지만 사용 가능한 총용량은 가장 약한 셀의 용량인 2.5Ah로 제한됩니다.

2. 방전 동작 (Discharging Behavior)

• 컷오프 전압 도달: 방전 시 용량이 가장 작은 셀(Cell 3, $2.5\text{Ah}$)이 가장 먼저 하한 컷오프 전압(Cut-off Voltage)에 도달합니다.
• 팩 전체 작동 중단: 다른 셀들에 여분의 용량이 남아있더라도, 안전을 위해 해당 약한 셀이 컷오프 전압에 도달하는 순간 팩 전체의 방전이 중단됩니다.

3. 약한 셀이 팩 성능에 미치는 4가지 영향

• 사용 가능 용량 (Usable Capacity): 가장 약한 셀의 용량에 맞춰져 전체 팩의 용량이 감소합니다.
• 출력 성능 (Power Capability): 저항이 높은 약한 셀로 인해 전압 강화(Voltage Drop) 현상이 크게 발생하여 팩 전체의 출력이 제한됩니다.
• 발열 및 노화 (Heat & Aging): 약한 셀은 동일한 전류를 견디며 더 과도하게 일하게 되므로 발열이 심해지고 노화가 가속화되어 위험 요소가 증가합니다.
• 신뢰성 및 안전성 (Reliability & Safety): 셀 간 불균형(Imbalance)이 심해져 보호 회로 작동이나 팩 고장 가능성이 높아집니다.

4. 물탱크 비유 (Simple Analogy)

서로 연결된 물탱크 중 하나에 구멍이 나거나 바닥이 낮으면 전체 물의 흐름이 해당 탱크 수준으로 제한되는 것과 같습니다. 즉, 가장 약한 셀을 개선하거나 균일하게 맞추는 것이 배터리 팩 전체의 본래 성능을 이끌어내는 열쇠입니다.

고성능의 신뢰성 높은 배터리 팩을 제작하기 위해서는 셀의 용량, 내부 저항, 그리고 자기 방전율을 철저히 측정하고 균일하게 맞추는 셀 매칭(Matching) 및 밸런싱(Balancing) 공정이 필수적입니다.
