리튬이온 배터리 성능을 결정짓는 공극률(Porosity)과 굴곡도(Tortuosity)의 핵심 역할





아래 사진을 바탕으로, 리튬이온 배터리 전극 설계에서 에너지 밀도와 출력 성능을 좌우하는 공극률(Porosity)과 굴곡도(Tortuosity)의 개념 및 매커니즘을 정리했습니다.



1. 공극률(Porosity)이 중요한 이유

전극 내 활물질 사이의 빈 공간인 공극(Pores)은 전해액이 침투하여 이온이 이동하는 통로 역할을 합니다.

• 전해액 침투 및 이온 이동: 이온의 원활한 수송을 가능하게 합니다.
• 저항 감소: 이온 저항(Ionic Resistance)과 농도 분극(Concentration Polarization)을 줄여줍니다.
• 출력 성능 향상: 고율 방전(Rate Capability) 특성과 출력 성능을 크게 개선합니다.
• 주의점: 과도하게 높은 공극률은 활물질의 양을 줄여 에너지 밀도(Energy Density) 감소를 초래합니다.

2. 굴곡도(Tortuosity, Tau)와 이온 이동

전극 내부에서 리튬 이온이 이동하는 경로의 복잡성을 의미합니다.

• 낮은 굴곡도 (Low Tortuosity): 경로가 직선에 가까워 빠른 이온 수송이 가능합니다.
• 높은 굴곡도 (High Tortuosity): 경로가 우회하고 구불구불하여 저항이 증가합니다.

3. 공극률에 따른 성능 트레이드오프 (Trade-Off)

구분	낮은 공극률 (Lower Porosity)	높은 공극률 (Higher Porosity)
활물질 함량	높음 (Higher Active Material)	낮음 (Lower Active Material)
체적 에너지 밀도	높음 (Higher Energy Density)	낮음 (Lower Energy Density)
이온 저항	높음 (Higher Resistance)	낮음 (Lower Resistance)
출력 성능	낮음 (Lower Power Capability)	높음 (Higher Power Capability)



4. 전극 엔지니어링의 최적화 목표

배터리 설계의 핵심은 고에너지 밀도와 고출력 성능을 동시에 확보하는 최적의 균형점을 찾는 것입니다.

• 최적 공극률 (Optimized Porosity): 너무 낮지도, 높지도 않은 적정 수준 유지
• 낮은 굴곡도 (Low Tortuosity): 직선 형태로 연결된 효율적 이온 경로 확보
• 우수한 젖음성 (Good Wetting): 전해액의 완전한 침투
• 고로딩 (High Loading): 활물질 이용률의 극대화

5. 공극률 조절 방법

원하는 공극률(Porosity)과 굴곡도(Tortuosity)를 확보하기 위해 실제 배터리 제조 현장 및 R&D 단계에서는 다음과 같은 공정 기술과 재료 처방을 사용합니다.

• 압연(Calendering) 공정 제어: 슬러리 도포 및 건조 후, 전극을 라인 롤러 사이로 통과시켜 압착할 때 롤러의 압력(Pressure)과 갭(Gap)을 미세 조정합니다. 압력을 높일수록 입자 간 공간이 좁아져 공극률이 줄어들고 체적 에너지 밀도가 증가하며, 압력을 낮추면 공극이 유지되어 이온 이동 속도가 빨라집니다.
• 활물질 입도 분포(PSD) 및 입자 형상 설계: 큰 입자 활물질과 작은 입자 활물질의 혼합 비율(Bimodal 분포)을 조정하여 기본 공극을 설계합니다. 큰 입자 사이의 빈 공간을 작은 입자로 채우면 공극률이 낮아지며, 균일한 단일 크기(Unimodal) 입자나 불규칙한 형상의 입자를 사용하면 공극률을 높게 유지할 수 있습니다.
• 바인더 및 도전재 종류와 비율 최적화: 바인더의 비율이 높아지면 건조 과정에서 활물질 사이의 기공을 바인더 필름이 메워 공극률이 감소합니다. 따라서 카본블랙 같은 0차원 입자 대신 1차원 구조의 탄소나노튜브(CNT) 도전재를 도입해, 사용량을 줄이면서도 통로를 막지 않고 이온이 이동할 최적의 공극 공간을 확보합니다.
• 기공 형성제(Sacrificial Pore Formers) 도입: 전극 슬러리 제조 시 열처리나 건조 과정에서 기화·분해되어 사라지는 미세 입자를 첨가하는 방식입니다. 이를 통해 전극 내부에 원하는 크기와 형태의 기공을 인위적이고 균일하게 형성할 수 있습니다.
• 레이저 노칭(Laser Patterning) 및 3D 구조화: 펄스 레이저를 이용해 전극 표면에 수십 미크론 단위의 미세한 수직 채널(이온 고속도로)을 뚫어주는 차세대 기법입니다. 전극의 높은 충진 밀도(낮은 공극률)를 유지해 에너지 밀도를 챙기면서도, 굴곡도(Tortuosity)를 극도로 낮추어 고속충전 성능을 획기적으로 개선합니다.

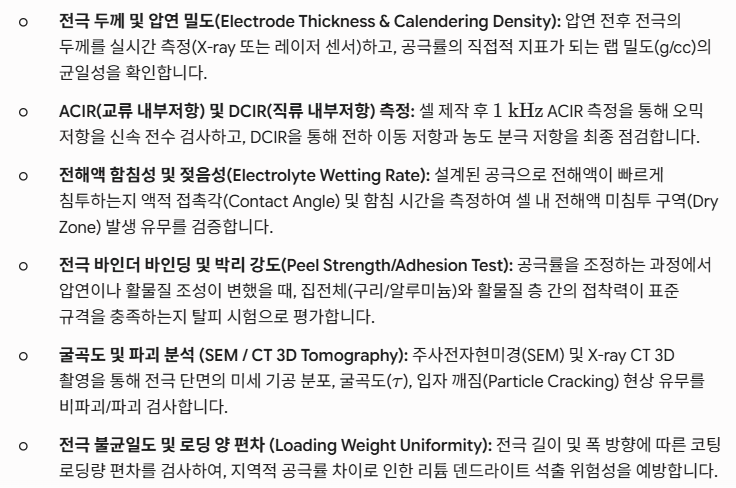

6. 품질 관리(QC) 필수 체크 항목

공극률 조절 공정 진행 시, 원하는 성능 구현 및 품질 균일성을 확보하기 위해 전처리부터 완제품 단계까지 반드시 검증해야 하는 6가지 품질 평가 항목입니다.
