배터리 모듈, 팩 제조 공정: 제조 및 품질

배터리 모듈 제조 공정의 완전 가이드: 셀 조립부터 팩 완성까지의 품질 관리

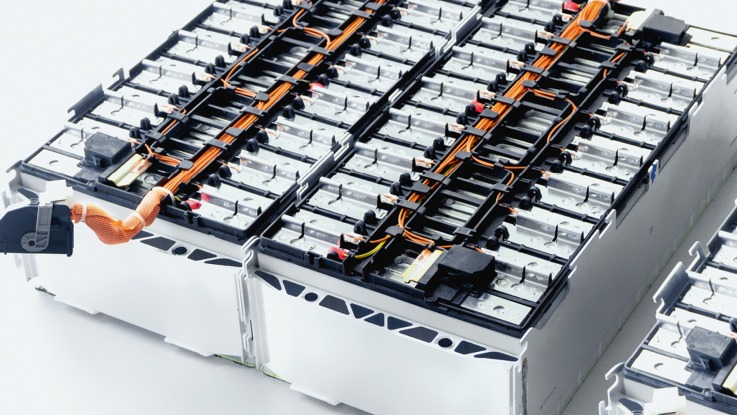

현대의 전기자동차, 에너지저장장치(ESS), 그리고 포터블 전자기기는 모두 배터리 모듈(Battery Module)을 핵심 부품으로 사용하고 있습니다. 배터리 모듈은 단순히 배터리 셀(Cell)을 여러 개 연결한 것이 아니라, 정밀한 공학과 엄격한 품질 관리가 집약된 복합 제품입니다. 이 글에서는 배터리 모듈 제조의 각 단계별 공정, 품질 관리 포인트, 그리고 예상 가능한 결함을 상세히 설명하겠습니다.

배터리 모듈 제조의 전체 프로세스 이해



배터리 모듈을 완성하기까지는 약 15개에서 20개의 세부 공정 단계를 거쳐야 합니다. 이 모든 단계는 최종적으로 안전하고 신뢰할 수 있는 배터리 팩을 만들기 위한 것입니다. 배터리 제조업체들은 이 복잡한 프로세스 전반에 걸쳐 국제 표준(ISO 9001, IEC 61960 등)을 준수하며 매 단계마다 품질 검사를 실시하고 있습니다.

먼저 전체 공정의 흐름을 파악하고 나서 각 단계를 깊이 있게 분석하면, 왜 특정 공정이 필수적인지, 그리고 각 공정에서 품질 문제가 발생하면 어떤 결과를 초래하는지 명확하게 이해할 수 있습니다.



셀 준비 단계: 절연과 표면 처리의 중요성



셀 표면의 오염 제거와 절연 준비



배터리 셀을 모듈로 조립하기 위한 첫 번째 단계는 셀의 표면을 철저히 정소하고 절연 처리를 하는 것입니다. 셀 제조 과정에서 또는 운송 중에 먼지, 금속 입자, 산화층 등의 오염물이 셀 표면에 부착될 수 있습니다. 이러한 미세한 오염물들은 전자 전도를 방해하고, 심하면 단락 회로를 유발할 수 있습니다.

플라즈마 처리(Plasma Treatment)는 이 문제를 해결하기 위한 핵심 기술입니다. 플라즈마는 고주파 전기장을 통해 생성되는 이온화된 가스로, 셀 표면의 오염물을 화학적으로 분해하고 휘발시킵니다. 이 과정에서 표면 에너지가 증가하여 다음 단계의 테이프 부착(Tape Attachment)이나 접착제(Adhesive) 도포 시 더 나은 접착력을 보장합니다.

플라즈마 처리의 구체적인 기준을 살펴보면, 처리 시간은 보통 15초에서 30초 범위이며, 전력은 500W에서 1500W 사이에서 조정됩니다. 플라즈마 처리 후 표면의 접촉각(Contact Angle)은 30도 이하로 감소해야 하며, 이는 수성 접착제의 젖음성(Wettability)이 우수함을 의미합니다.



셀간 절연 테이프의 역할과 부착 기준



셀과 셀 사이의 절연(Cell to Cell Insulation)은 배터리 모듈의 안전성을 보장하는 가장 기본적인 요소입니다. 각 셀은 물리적으로 분리되어야 하며, 절연 테이프는 이 역할을 담당합니다. 절연 테이프는 단순한 물리적 분리를 넘어 전기적 절연을 제공해야 합니다.

사용되는 절연 테이프의 전기 저항(Electrical Resistance)은 10^9 옴(Ω) 이상이어야 하며, 이는 절연 등급 A(IEC 60085)를 충족해야 함을 의미합니다. 절연 테이프의 두께는 보통 0.5mm에서 1.5mm 범위이며, 너비는 셀의 높이에 따라 40mm에서 70mm 사이로 결정됩니다. 부착 시에는 공기 포함(Air Bubble)이 없어야 하며, 부착 면적은 셀 표면의 최소 85% 이상이어야 합니다. 부착 후 박리력(Peel Strength)은 최소 2N/cm 이상을 유지해야 하며, 이는 셀을 적층하는 과정에서 테이프가 벗겨지지 않음을 보장합니다.



품질이슈

배터리 셀 준비 단계의 핵심 품질 이슈 분석

셀 준비 단계(Cell Preparation Stage)는 배터리 모듈 제조의 첫 번째 이정표로, 이 단계의 성공 여부가 전체 모듈의 품질을 좌우합니다. 셀을 모듈로 조립하기 전에 표면을 정화하고 절연 처리를 하는 이 공정에서는 여러 심각한 품질 문제가 발생할 수 있습니다.



주요 품질 이슈 1: 플라즈마 처리의 불완전성(Incomplete Plasma Treatment)

플라즈마 처리는 셀 표면의 먼지, 금속 입자, 산화층을 제거하는 핵심 공정입니다. 처리가 불완전하면 표면 에너지가 충분히 증가하지 않아, 이후 단계의 테이프(Tape) 부착과 접착제(Adhesive) 도포 시 접착력이 급격히 저하됩니다.

불완전 처리의 원인은 다음과 같습니다. 첫째, 플라즈마 처리 시간이 설계값인 15초에서 30초 범위를 벗어나면 문제가 발생합니다. 처리 시간이 10초 이하로 너무 짧으면 오염물이 완전히 제거되지 않으며, 40초 이상으로 너무 길면 셀 표면이 손상될 수 있습니다. 둘째, 전력 설정이 부정확하면 효율이 저하됩니다. 표준 500W에서 1500W 범위에서 벗어나면 처리 효과가 감소합니다. 셋째, 작업 환경의 습도가 높으면 플라즈마가 수분과 반응하여 처리 효율이 떨어집니다.

이러한 불완전한 처리의 결과는 심각합니다. 표면의 접촉각(Contact Angle)이 설계값인 30도 이하로 감소하지 않으면, 접착제의 젖음성(Wettability)이 떨어져 박리력(Peel Strength)이 기준값 2N/cm 미만으로 떨어집니다. 결국 모듈 조립 후 셀이 베이스에서 분리되거나, 셀 간 절연 테이프가 벗겨질 수 있습니다.

해결 방안은 명확합니다. 플라즈마 처리 매개변수를 표준화하여 전력과 시간을 자동으로 제어해야 합니다. 주 1회 이상 표준 샘플을 이용하여 처리 효율을 검증하며, 접촉각 측정기를 월 1회 이상 사용하여 표면 특성을 확인해야 합니다. 또한 작업 환경의 습도를 40% RH 이하로 관리하고, 처리 직후 4시간 이내에 다음 공정을 시작하여 표면 재오염을 방지해야 합니다.



주요 품질 이슈 2: 절연 테이프 부착 불량(Poor Tape Attachment)

절연 테이프(Insulation Tape)는 셀과 셀 사이의 물리적, 전기적 분리를 담당합니다. 절연 테이프의 전기 저항(Electrical Resistance)이 10^9 옴 이상이어야 하며, 부착 과정에서 공기 포함(Air Bubble)이 발생하면 절연 특성이 완전히 상실됩니다.

부착 불량의 원인은 여러 가지입니다. 첫째, 자동 부착 장비의 압력(Pressure) 설정이 부정확하면, 너무 약한 압력은 부착이 불완전하고 너무 강한 압력은 셀을 손상시킵니다. 최적 압력은 셀 표면의 형태와 테이프의 경도에 따라 2bar에서 5bar 범위입니다. 둘째, 부착 속도(Speed)가 맞지 않으면 공기가 제대로 제거되지 않습니다. 표준 속도는 0.5m/분에서 1.0m/분입니다. 셋째, 부착 환경의 온도가 낮으면 테이프의 점착력(Adhesion)이 떨어집니다. 최소 20°C 이상의 온도 유지가 필요합니다.

이러한 불량의 결과는 극도로 심각합니다. 부착 면적이 설계값 85% 미만이면, 셀 적층 과정에서 테이프가 벗겨지며, 부착되지 않은 부분에서 셀 간 단락(Cell-to-Cell Short Circuit)이 발생할 수 있습니다. 단락 회로는 대량의 전류 흐름, 열 발생, 그리고 최악의 경우 화재로 이어집니다.

해결 방안은 자동화와 검증입니다. 수동 부착을 완전히 자동화하여 일정한 압력과 속도를 유지합니다. 월 1회 이상 부착 테이프의 박리력을 측정하여 기준값 2N/cm 이상 유지를 확인합니다. 또한 부착 면적을 육안과 이미지 분석을 통해 검증하며, 결함 테이프는 즉시 재부착합니다. 환경 제어로 온도 20°C 이상, 습도 30~60% RH를 유지합니다.



주요 품질 이슈 3: 표면 재오염(Surface Recontamination)

플라즈마 처리 후 셀을 즉시 다음 공정으로 이동하지 않으면, 공기 중의 먼지, 수분이 다시 부착될 수 있습니다. 특히 오픈 환경(Open Environment)에서는 표면 재오염이 급속도로 진행됩니다.

원인은 공정 간 시간 지연입니다. 처리 후 4시간 이상 지연되면 표면 에너지가 점진적으로 감소하며, 동시에 재오염이 축적됩니다. 또한 클린룸(Cleanroom) 부재로 공기 중 미세 입자가 셀에 부착됩니다. 습도가 높은 환경에서는 수증기가 응축되어 표면이 다시 소수성(Hydrophobic)이 됩니다.

결과는 접착력 저하입니다. 재오염된 표면의 접촉각이 다시 증가(60도 이상)하면, 접착제 도포 시 젖음성이 떨어져 박리력이 기준값 이하로 감소합니다.

해결책은 공정 간격 단축과 환경 개선입니다. 플라즈마 처리와 테이프 부착을 같은 공간에서 연속 수행하여 시간 지연을 최소화합니다(목표: 30분 이내). ISO 6 또는 ISO 7 등급의 클린룸 환경을 구성하여 미세 입자를 제거합니다. 습도를 40% RH 이하로 관리하고, 필요시 재처리 절차를 표준화합니다. 처리 후 2시간마다 표면 상태를 점검하며, 기준 이하이면 재처리를 수행합니다.

이 세 가지 주요 이슈의 철저한 관리를 통해, 셀 준비 단계의 품질을 보장하고 이후 모듈 조립의 신뢰성을 확보할 수 있습니다.



셀 적층 및 전기적 연결 공정

12개 셀의 직렬 연결과 48V 구성

대형 배터리 팩을 만들기 위해서는 여러 개의 셀을 연결해야 합니다. 가장 일반적인 구성 중 하나는 12개의 셀을 직렬로 연결하여 48V(Volt)의 전압을 만드는 것입니다. 각 셀의 공칭 전압(Nominal Voltage)이 4V인 경우, 12개를 직렬로 연결하면 12 × 4V = 48V가 됩니다.

적층 과정에서 중요한 관리 포인트는 셀 사이의 간격(Spacing)입니다. 간격이 너무 작으면 셀 사이에 열이 축적되고, 간격이 너무 크면 구조적 강도가 떨어집니다. 최적의 간격은 보통 1mm에서 2mm 범위이며, 이는 열 방산(Thermal Dissipation)과 기계적 강도의 균형을 맞추기 위해 설계됩니다.

플라즈마 표면 처리의 두 번째 단계

셀들을 적층한 후 다시 한 번 플라즈마 처리를 수행합니다. 이번 단계에서는 적층된 셀 묶음의 상단 표면을 처리하는 것이 목표입니다. 이렇게 반복해서 플라즈마 처리를 하는 이유는 공기 중의 먼지가 재부착될 수 있기 때문입니다. 또한 적층 과정에서 셀 간에 미세한 입자가 발생할 수 있으며, 이들이 다음 단계의 모듈 조립에 방해가 되지 않도록 제거하는 것입니다.

이 단계에서의 플라즈마 처리 기준은 첫 번째 단계와 동일하며, 전력 500W에서 1500W, 처리 시간 15초에서 30초입니다. 다만 적층된 구조이기 때문에 모든 노출된 표면에 균등하게 플라즈마가 도달해야 하며, 이를 위해 처리 헤드(Plasma Head)의 각도를 조정하거나 여러 방향에서 처리할 수 있습니다.



모듈의 베이스 표면 준비



셀 묶음을 모듈의 베이스 또는 PCB(Printed Circuit Board) 위에 부착하기 전에, 베이스 표면도 플라즈마로 처리해야 합니다. 모듈의 베이스는 보통 알루미늄(Aluminum) 또는 강화 플라스틱(Reinforced Plastic) 재질이며, 표면에는 산화층, 먼지, 그리고 이전 공정의 오염물이 존재할 수 있습니다.

베이스 표면의 플라즈마 처리는 다음 단계의 접착제 도포 시 우수한 접착력을 보장합니다. 플라즈마 처리 후 베이스의 표면 거칠기(Surface Roughness)는 Ra 1.6μm에서 3.2μm 범위로 조정되며, 이는 접착제와의 기계적 결합(Mechanical Interlocking)을 최대화합니다.



품질이슈

배터리 셀 적층 및 전기적 연결 공정의 품질 이슈 분석

셀 적층(Cell Stacking) 및 전기적 연결(Electrical Connection) 공정은 개별 셀들을 물리적으로 적층하고 전기적으로 연결하는 과정입니다. 12개의 셀을 직렬로 48V 구성하는 이 단계는 구조적 완전성과 전도 신뢰성 모두를 요구합니다.

주요 품질 이슈 1: 셀 간 간격 부정확(Improper Cell Spacing)

셀들을 적층할 때 각 셀 사이의 간격(Spacing)을 정확히 조절하는 것이 매우 중요합니다. 적정 간격은 1mm에서 2mm 범위이며, 이는 열 방산(Thermal Dissipation)과 기계적 강도의 균형을 맞추기 위해 설계되었습니다.

간격 불정확의 원인은 다음과 같습니다. 첫째, 수동 적층 공정에서 작업자의 숙련도 차이가 발생합니다. 경험이 부족한 작업자는 간격을 일정하게 유지하기 어려우며, 숙련도에 따라 0.5mm에서 3mm까지 편차가 발생합니다. 둘째, 자동 적층 기계의 센서(Sensor) 부정확이나 교정(Calibration) 부족으로 일정한 간격을 유지하지 못합니다. 셋째, 절연 테이프의 두께가 일정하지 않으면 누적 편차가 커집니다. 테이프 두께가 0.5mm에서 1.5mm 범위로 편차가 크면, 12개 셀의 누적 간격 편차는 12mm 이상이 될 수 있습니다.

이러한 간격 부정확의 결과는 심각합니다. 간격이 너무 좁으면(0.5mm 이하) 셀 사이에 열이 축적되어 온도가 60°C 이상으로 상승하며, 이는 배터리 성능 저하와 수명 단축을 초래합니다. 간격이 너무 넓으면(3mm 이상) 모듈 전체의 구조적 강도가 떨어져 진동 환경에서 셀이 탈락하거나 손상될 수 있습니다.

해결 방안은 자동화와 검증입니다. 수동 작업을 완전히 자동화하여 일정한 간격을 유지합니다. 자동 적층 기계에 거리 센서(Distance Sensor)를 설치하여 실시간으로 간격을 모니터링합니다. 월 1회 기계 교정을 수행하여 오차를 ±0.2mm 이내로 유지합니다. 또한 절연 테이프의 두께를 ±0.1mm 범위로 엄격하게 관리합니다.

주요 품질 이슈 2: 버스바 연결의 접촉 저항(High Contact Resistance in Bus Bar Connection)

버스바(Bus Bar)는 여러 셀의 터미널(Terminal)을 연결하여 전류를 분배하는 금속 부품입니다. 버스바와 셀 터미널 사이의 접촉 저항(Contact Resistance)이 높으면, 전류 통과 시 과도한 열이 발생합니다.

접촉 저항이 높아지는 원인은 다양합니다. 첫째, 셀 터미널과 버스바 접촉 부위의 산화층(Oxide Layer) 형성입니다. 셀 터미널(보통 니켈 도금)의 표면에 산화 물질이 형성되면, 실제 금속-금속 접촉 면적(Actual Contact Area)이 감소합니다. 터미널 면적이 100mm²이더라도 산화층이 있으면 실제 접촉 면적은 20~30mm² 수준으로 떨어집니다. 둘째, 부착 압력(Clamping Force)이 부정확하면 접촉이 불완전합니다. 표준 부착 압력은 셀 터미널 크기에 따라 100N에서 500N 범위입니다. 압력이 50N 이하로 너무 약하면 접촉 저항이 100mΩ 이상 상승할 수 있습니다.

접촉 저항 증가의 결과는 심각합니다. 저항이 기준값 10mΩ을 초과하면, 충방전 시 열 발생이 급증합니다. 예를 들어 100A의 충전 전류가 흐를 때, 50mΩ의 저항에서는 50mΩ × (100A)² = 500W의 열이 발생하며, 이는 버스바 부근의 온도를 60°C 이상으로 올릴 수 있습니다. 결국 모듈의 수명이 단축되거나 안전 위험이 증가합니다.

해결 방안은 표면 처리와 접촉 관리입니다. 셀 터미널과 버스바를 연결하기 전에 산화층을 화학적으로 제거합니다(예: 약한 산 처리). 부착 압력을 자동으로 제어하는 프레스(Press) 기계를 사용하여 ±10N 이내의 오차로 유지합니다. 월 1회 이상 대표 샘플의 접촉 저항을 측정하여 10mΩ 이하 유지를 확인합니다. 또한 장기 신뢰성을 위해 정기적으로 저항 모니터링을 수행하며, 저항 증가 추세를 감지하면 즉시 조사합니다.

주요 품질 이슈 3: 레이저 용접 결함(Laser Welding Defects)

셀 터미널과 버스바의 영구적 연결을 위해 레이저 용접(Laser Welding)을 수행합니다. 용접 품질이 떨어지면 접촉 저항이 급증하고 기계적 강도가 저하됩니다.

용접 결함의 원인은 매개변수 설정 오류입니다. 첫째, 레이저 전력(Power)이 부정확하면 용융(Melting)이 불충분합니다. 표준 전력은 400W에서 1500W 범위이며, 400W 이하로 너무 약하면 두 금속이 완전히 용융되지 않아 콜드 조인트(Cold Joint)가 발생합니다. 콜드 조인트는 접촉 저항이 1Ω 이상으로 매우 높습니다. 둘째, 용접 시간(Pulse Duration)이 부정확하면 불완전한 용접이 발생합니다. 표준 시간은 5ms에서 20ms 범위입니다. 3ms 이하로 너무 짧으면 용접부가 미세(Micro-weld)하며, 40ms 이상으로 너무 길면 열 입력(Heat Input)이 과도하여 셀 터미널이 손상됩니다. 셋째, 초점 거리(Focus Distance)가 맞지 않으면 레이저 에너지가 효과적으로 전달되지 않습니다.

용접 결함의 결과는 전도 신뢰성 저하입니다. 불완전한 용접부는 충방전 중 진동과 온도 변화에 의해 균열(Crack)이 발생할 수 있으며, 이는 접촉 저항 급증 또는 완전 단절로 이어집니다. 모듈의 성능이 급격히 저하되거나 완전히 작동 불능이 될 수 있습니다.

해결 방안은 매개변수 최적화와 검증입니다. 레이저 용접 장비를 월 1회 이상 교정하여 정확한 전력, 시간, 초점 거리를 보장합니다. 일일 20개 샘플 이상 인장 시험(Tensile Test)을 수행하여 용접 강도(Shear Strength) 50N 이상을 확인합니다. 또한 100% 비전 검사(Vision Inspection)로 용접부의 균열, 공동(Void), 비드(Bead) 일관성을 확인합니다. 용접 매개변수는 셀 터미널과 버스바 재질, 두께에 따라 각각 최적화하고 기준서로 관리합니다.

이 세 가지 주요 이슈의 철저한 관리를 통해, 셀 적층 및 전기적 연결의 품질을 보장하고 모듈의 신뢰성을 확보할 수 있습니다.

모듈 조립: 접착과 구조 완성



접착제 도포와 부착 강도 관리

플라즈마 처리가 완료된 셀 묶음과 모듈 베이스를 연결하기 위해 특수한 접착제(Structural Adhesive)를 사용합니다. 이 접착제는 단순한 접착 역할을 넘어 진동 감수(Vibration Damping), 열 방산(Thermal Conductivity), 그리고 기계적 강도를 제공해야 합니다.

배터리 모듈 조립에 사용되는 접착제는 보통 에폭시 기반(Epoxy-based) 또는 우레탄 기반(Urethane-based) 재질이며, 특수한 요구사항을 충족하도록 첨가제가 포함되어 있습니다. 접착제의 도포량은 면적당 50g/m²에서 150g/m²로 조정되며, 이는 적층 방식(Bead Application, Spray Application, Curtain Coating 등)에 따라 다릅니다.

접착 후 경화(Curing) 시간은 온도에 따라 크게 달라집니다. 상온(25°C)에서는 보통 24시간이 필요하며, 가열(60°C에서 80°C)을 적용하면 4시간에서 8시간으로 단축할 수 있습니다. 경화 완료 후 박리 강도(Lap Shear Strength)는 최소 10MPa(메가파스칼) 이상이어야 하며, 이는 충격이나 진동 환경에서 셀 묶음이 베이스에서 분리되지 않음을 보증합니다.



품질이슈

배터리 모듈 조립 공정의 접착과 구조 완성 품질 이슈 분석

모듈 조립(Module Assembly) 공정은 플라즈마 처리된 셀 묶음과 모듈 베이스(Base)를 구조용 접착제(Structural Adhesive)로 연결하고, 상단 커버(Cover)를 조립하는 단계입니다. 이 공정은 모듈의 기계적 강도, 방수 성능, 그리고 열 방산(Thermal Dissipation) 특성을 결정합니다.

주요 품질 이슈 1: 접착제 도포 불균형(Uneven Adhesive Application)

접착제는 셀 묶음을 베이스에 고정시키기 위한 핵심 재료입니다. 에폭시(Epoxy) 또는 우레탄(Urethane) 기반의 구조용 접착제가 사용되며, 도포량은 50g/m²에서 150g/m² 범위로 설계됩니다.

도포 불균형의 원인은 여러 가지입니다. 첫째, 자동 도포 장비의 압력(Pressure)이나 분사 속도(Spray Rate)가 일정하지 않으면 도포 편차가 발생합니다. 예를 들어 설계값 100g/m²에서 ±40g/m² 편차가 발생하면, 어떤 부위는 60g/m² 이하로 접착제가 부족하고 다른 부위는 140g/m² 이상으로 과다 도포됩니다. 둘째, 분사 노즐(Nozzle)이 마모되거나 막히면 도포 패턴이 불균일합니다. 노즐 마모는 점진적으로 진행되므로 정기적인 교체가 필수입니다. 셋째, 베이스 표면의 곡률(Curvature)이 있으면 도포 높이 편차로 인해 도포량이 달라집니다.

도포 불균형의 결과는 심각합니다. 접착제가 부족한 부위(60g/m² 이하)에서는 박리 강도(Peel Strength)가 5MPa 이하로 급격히 떨어지며, 진동 환경이나 충격 환경에서 셀 묶음이 베이스에서 분리될 수 있습니다. 또한 불균등한 도포로 인해 응력 집중(Stress Concentration)이 발생하여 특정 부위에 균열(Crack)이 생길 수 있습니다.

해결 방안은 자동화와 정기 관리입니다. 도포 장비의 압력과 속도를 자동으로 제어하는 시스템을 도입하여 ±10% 이내의 편차로 유지합니다. 일주일마다 도포 패턴을 검사하고, 분사 노즐을 월 1회 교체합니다. 베이스 표면을 전처리하여 곡률을 최소화하거나, 곡률이 있는 경우 이를 보정한 도포 높이로 설정합니다. 또한 도포된 접착제의 무게를 샘플링하여 ±20% 범위 내 유지를 확인합니다.

주요 품질 이슈 2: 접착제 경화 불완전(Incomplete Curing of Adhesive)

접착제의 경화(Curing)는 화학 반응으로 진행되며, 온도와 시간이 매우 중요합니다. 표준 에폭시 접착제는 상온(25°C)에서 24시간, 가열(60~80°C)에서 4~8시간이 필요합니다.

경화 불완전의 원인은 공정 조건 편차입니다. 첫째, 경화실(Curing Oven) 또는 경화 환경의 온도가 설계값과 다르면 경화 반응 속도가 크게 달라집니다. 온도가 20°C로 5°C 낮으면 화학 반응 속도는 온도 계수(Temperature Coefficient)에 따라 약 50% 감소하며, 경화 시간이 48시간 이상으로 연장됩니다. 둘째, 경화 시간을 단축하기 위해 승온 프로파일(Temperature Profile)을 과급격하게 설정하면 내부 응력(Internal Stress)이 축적되어 경화 완료 후에도 약점이 남습니다. 셋째, 경화 환경의 습도가 높으면(80% RH 이상) 접착제의 수분 흡수(Moisture Absorption)로 인해 경화 반응이 지연됩니다.

경화 불완전의 결과는 강도 저하입니다. 완전 경화된 접착제의 박리 강도(Lap Shear Strength)는 10~15MPa이지만, 경화 불완전 시 5~8MPa 수준으로 떨어집니다. 모듈이 진동 환경(예: 자동차)에 노출되면 접착 부위에 미세한 운동(Micromotion)이 발생하여 점진적으로 박리됩니다. 또한 경화 과정에서 내부 응력이 남아 있으면, 충격이나 온도 변화 시 갑자기 박리될 수 있습니다.

해결 방안은 엄격한 온도 관리입니다. 경화실의 온도를 ±2°C 이내로 제어하는 온도 제어 시스템(Temperature Control System)을 설치합니다. 온도 프로파일을 점진적으로 설정하여(예: 25°C에서 1시간당 2°C씩 승온) 내부 응력을 최소화합니다. 경화 환경의 습도를 40~60% RH로 관리합니다. 또한 경화 완료 후 표준 샘플의 박리 강도를 매일 측정하여 10MPa 이상 유지를 확인하며, 기준 미달 시 즉시 경화 조건을 재검토합니다.

주요 품질 이슈 3: 모듈 커버 조립 부정확(Improper Cover Assembly)

모듈 커버(Cover)는 셀들을 외부 환경으로부터 보호하는 역할을 합니다. 커버는 나사(Screw) 또는 클립(Clip) 방식으로 베이스에 고정되며, 사이에 가스켓(Gasket)이 끼워져 방수 성능을 확보합니다.

조립 부정확의 원인은 다양합니다. 첫째, 나사 조임 토크(Tightening Torque)가 부정확하면 방수 성능이 저하됩니다. 표준 토크는 나사 크기에 따라 2~5 N·m(뉴턴미터) 범위입니다. 토크가 1 N·m 이하로 너무 약하면 가스켓이 완전히 압축되지 않아 물이 침입하고, 토크가 8 N·m 이상으로 너무 강하면 가스켓이 손상되거나 플라스틱 베이스가 갈라집니다. 둘째, 가스켓의 손상이나 노화로 인해 탄성(Elasticity)이 떨어집니다. 가스켓 재질은 NBR(Nitrile Rubber) 또는 EPDM(Ethylene Propylene Diene Monomer)이며, 경화되면 탄성이 감소합니다. 셋째, 커버와 베이스의 정렬(Alignment)이 부정확하면 가스켓이 일부분만 압축되어 특정 부위의 방수 성능이 떨어집니다.

조립 부정확의 결과는 방수 등급 미달입니다. IP54 등급(먼지 및 물 보호)을 충족하지 못하면, 습한 환경이나 우천 환경에서 내부로 수분이 침입합니다. 수분 침입 시 극판의 부식(Corrosion)이 가속화되고, 갈바닉 부식(Galvanic Corrosion)이 발생하여 모듈의 성능이 급격히 저하됩니다. 또한 전기 절연이 손상되어 누전(Leakage Current)이 발생하고 안전 위험이 증가합니다.

해결 방안은 정밀한 공정 관리입니다. 토크 관리 기계(Torque-controlled Power Tool)를 사용하여 나사 조임 토크를 정확하게 제어합니다. 월 1회 토크 테스터(Torque Tester)로 기계를 검증하여 오차를 ±0.5 N·m 이내로 유지합니다. 가스켓을 정기적으로 교체하며(연 2회 이상), 교체 전에 가스켓의 경도(Hardness)를 쇼어(Shore) A 스케일로 측정하여 80~90 범위 내 유지를 확인합니다. 또한 정렬 가이드(Alignment Guide)를 설계하여 커버와 베이스가 정확하게 정렬되도록 합니다. 조립 후 IP 테스트(Ingress Protection Test)를 월 1회 실시하여 IP54 등급 이상을 확인합니다.

주요 품질 이슈 4: 공극 형성(Void Formation in Adhesive)

접착제 도포 후 경화 과정에서 공기 기포(Air Bubble)가 갇히면 공극(Void)이 형성됩니다. 공극은 열 전도성(Thermal Conductivity)을 크게 감소시킵니다.

공극 형성의 원인은 공정 조건입니다. 첫째, 접착제 도포 시 기포가 포함되면 그대로 경화됩니다. 도포 방식이나 장비 설정이 기포 제거를 고려하지 않으면 도포된 접착제의 10~20%가 기포일 수 있습니다. 둘째, 베이스 표면이 불균일하면(거칠기 Ra >6.3μm) 셀 묶음과의 밀착이 완전하지 않아 공극이 형성됩니다. 셋째, 도포 후 압력(Clamping Pressure)을 충분히 가하지 않으면 기포가 제거되지 않습니다. 표준 압력은 0.1~0.5 bar입니다.

공극 형성의 결과는 열 문제입니다. 접착제의 열 전도율(Thermal Conductivity)은 일반적으로 0.5~1.0 W/(m·K)이지만, 공극이 5%만 형성되어도 열 전도율이 20~30% 감소합니다. 모듈이 충방전할 때 발생한 열이 베이스를 통해 빠져나가지 못하므로, 모듈 내부의 온도가 과도하게 상승합니다. 온도가 60°C 이상으로 올라가면 배터리 화학 반응이 가속화되어 수명이 단축됩니다.

해결 방안은 진공 도포입니다. 도포 시 진공 챔버(Vacuum Chamber)를 사용하여 기포를 제거합니다. 또한 베이스 표면을 정밀하게 가공하여 거칠기를 Ra 1.6~3.2μm 범위로 유지합니다. 도포 후 클램핑(Clamping) 압력을 0.2~0.3 bar로 설정하여 기포를 배출시킵니다. 경화 후 모듈을 초음파로 스캔(Ultrasonic Scanning)하여 공극을 검출하고, 공극이 5% 이상이면 해당 모듈을 재작업합니다.

이 네 가지 주요 이슈의 철저한 관리를 통해, 모듈 조립의 구조적 완전성과 신뢰성을 보장할 수 있습니다.

모듈 커버의 조립과 보호 기능

셀이 베이스에 부착되면, 모듈 커버를 상단에 조립합니다. 모듈 커버는 셀들을 외부 충격, 습기, 그리고 오염물로부터 보호하는 역할을 합니다. 커버는 보통 강화 플라스틱(예: 폴리아마이드, Polyamide), 알루미늄, 또는 복합재(Composite) 재질로 만들어집니다.

커버는 베이스와 나사(Screw)로 고정되거나, 클립(Clip) 방식으로 고정되며, 방수 등급은 최소 IP54(국제 전기표준위원회, IEC 60529 기준)를 충족해야 합니다. 이는 먼지와 물 같은 외부 환경 요인으로부터의 보호를 의미합니다. 또한 커버와 베이스 사이에는 가스켓(Gasket)이 끼워져 있어 방수 성능을 강화합니다.

커버의 두께는 모듈의 크기와 사용 환경에 따라 다르지만, 보통 2mm에서 5mm 범위입니다. 더 두꺼운 커버는 기계적 강도는 높지만 무게와 비용이 증가하므로, 설계 단계에서 강도 요구사항과 비용 효율성의 균형을 맞춰야 합니다.

품질이슈

배터리 모듈 커버 조립과 보호 기능의 품질 이슈 분석

모듈 커버(Module Cover) 조립은 셀들을 최종적으로 외부 환경으로부터 격리시키는 공정입니다. 커버는 강화 플라스틱, 알루미늄, 또는 복합재(Composite) 재질로 만들어지며, 방수(Waterproofing)와 방진(Dust Sealing) 기능이 핵심입니다. 커버 조립 불완전은 모듈의 장기 신뢰성을 심각하게 훼손합니다.

주요 품질 이슈 1: 가스켓 압축 불완전(Incomplete Gasket Compression)

가스켓(Gasket)은 커버와 베이스(Base) 사이에 끼워진 탄성 재료로, 압축되어 틈새를 밀폐합니다. 가스켓 재질은 NBR(Nitrile Rubber) 또는 EPDM(Ethylene Propylene Diene Monomer)이며, 압축률(Compression Ratio)은 설계값 20~25% 범위입니다.

압축 불완전의 원인은 조립 조건 편차입니다. 첫째, 나사 조임 토크(Tightening Torque)가 부정확하면 가스켓 압축이 불충분합니다. 표준 토크는 나사 크기와 개수에 따라 2~5 N·m(뉴턴미터) 범위인데, 1 N·m 이하로 약하면 가스켓이 20% 미만으로 압축되어 틈새가 남습니다. 3mm 폭의 틈새가 남으면 모세관 현상(Capillary Action)으로 물이 침입합니다. 둘째, 가스켓이 노화되면 탄성(Elasticity)이 떨어집니다. 가스켓은 일반적으로 5년이 경과하거나 100회 반복 압축 후에는 교체해야 하며, 노화된 가스켓의 경도(Hardness)는 Shore A 95 이상으로 상승하여 압축력을 잃습니다. 셋째, 베이스나 커버의 표면 요철(Waviness)이 크면 가스켓이 골고루 압축되지 않습니다. 요철이 0.5mm 이상이면 압축되지 않는 부분이 발생하여 물이 통과합니다.

압축 불완전의 결과는 누수입니다. 가스켓 압축이 설계값 20% 미만이면 방수 등급(Ingress Protection Grade)이 IP54 미만으로 떨어집니다. IP54는 물의 분무(Spray)를 5분간 견디어야 하는데, 압축 불완전 시 이 기준을 통과하지 못합니다. 누수된 물이 모듈 내부로 침입하면 극판(Electrode)의 부식(Corrosion)이 가속화됩니다. 물이 알루미늄 극판과 전해액 사이에 개입하면, 전자(Electron)의 전도 경로가 차단되어 임피던스(Impedance)가 증가하고, 갈바닉 부식(Galvanic Corrosion)이 발생합니다. 결과적으로 모듈의 성능이 초기 대비 20~30% 저하될 수 있습니다.

해결 방안은 정밀한 토크 관리와 주기적 교체입니다. 토크 제어 기계(Torque-controlled Power Tool)를 사용하여 나사를 조입니다. 이 장비는 설정된 토크에 도달하면 자동으로 멈추므로, 과다 조임이나 과소 조임을 방지합니다. 월 1회 토크 테스터(Torque Meter)로 기계를 교정하여 오차를 ±0.5 N·m 이내로 유지합니다. 또한 가스켓의 경도를 연 2회 이상 측정(Shore A 스케일)하여 80~90 범위를 유지하고, 경도가 95 이상이면 즉시 교체합니다. 베이스와 커버의 표면 요철을 가공 공차 내로 유지하여 0.3mm 이하로 제어합니다.

주요 품질 이슈 2: 물리적 손상 및 변형(Physical Damage and Deformation)

모듈 커버는 조립 과정에서 나사 구멍, 극 포스트(Pole Post) 삽입, 센서 삽입 등 여러 작업을 거칩니다. 이 과정에서 플라스틱 재질의 커버가 갈라지거나 변형될 수 있습니다.

손상의 원인은 기계적 스트레스입니다. 첫째, 나사 조임 토크가 너무 강하면 나사 구멍 주변의 플라스틱이 갈라집니다. 토크 8 N·m 이상으로 조임하면, 구멍 직경 4mm 기준으로 인장 응력(Tensile Stress)이 50MPa 이상 발생하여 플라스틱이 미세 균열(Micro-crack)을 형성합니다. 둘째, 극 포스트나 센서를 억지로 삽입하면 주변이 손상됩니다. 삽입 오차가 ±0.5mm를 초과하면 재질이 파손됩니다. 셋째, 운송 중 충격이 가해지면 커버가 변형됩니다. 낙하 충격(Drop Impact) 0.5m 높이 이상에서는 플라스틱의 탄성 한계(Elastic Limit)를 초과하여 영구 변형이 발생합니다.

손상의 결과는 누수와 성능 저하입니다. 미세 균열이 형성되면 물이 모세관 현상으로 침투하여, 시간이 지남에 따라 내부 습도가 점진적으로 상승합니다. 커버 변형이 2mm 이상이면 가스켓과의 접촉이 불완전하여 방수 성능이 급격히 저하됩니다.

해결 방안은 토크 정밀 관리와 삽입 공정 자동화입니다. 토크 제어 기계로 3~5 N·m 범위만 사용하며, 8 N·m 이상 필요한 경우는 설계를 재검토합니다. 극 포스트와 센서 삽입을 자동화하여 공차 ±0.2mm 이내로 제어합니다. 운송 시 완충재(Shock Absorber)를 사용하고, 낙하 테스트(Drop Test)를 0.5m 높이에서 수행하여 손상 여부를 확인합니다. 검사 시 자외선(UV) 검사나 음압 테스트(Dye Penetrant Test)로 미세 균열을 검출합니다.

주요 품질 이슈 3: 극 포스트 및 센서 접촉 불량(Poor Contact of Pole Posts and Sensors)

극 포스트(Pole Post)는 모듈의 양극과 음극을 외부로 노출시키는 인터페이스이며, 온도 센서(Temperature Sensor)는 모듈의 온도 정보를 외부 관리 시스템으로 전달합니다. 이들의 접촉이 불완전하면 전기적 신뢰성이 저하됩니다.

접촉 불량의 원인은 조립 오차입니다. 첫째, 극 포스트의 삽입 깊이(Insertion Depth)가 부정확하면 내부 핀(Pin)과의 접촉이 불완전합니다. 표준 삽입 깊이는 5~8mm이며, 3mm 이하로 얕으면 핀이 포스트 끝까지 접촉하지 않아 접촉 저항(Contact Resistance)이 50mΩ 이상으로 높아집니다. 둘째, 센서의 연결 핀이 산화되면 접촉 저항이 급증합니다. 니켈 도금(Nickel Plating) 핀의 표면에 산화층이 형성되면 실제 금속-금속 접촉 면적(Actual Contact Area)이 급감합니다. 셋째, 포스트나 핀의 제조 공차가 크면 접촉이 불균등합니다.

접촉 불량의 결과는 전도 신뢰성 저하입니다. 극 포스트의 접촉 저항이 50mΩ 이상이면, 100A 전류 흐름 시 손실 전력(Power Loss) = 50mΩ × (100A)² = 500W가 발생하여 포스트 부근의 온도가 급상승합니다. 온도 센서의 접촉 불량은 온도 측정 오차를 초래하여, 배터리 관리 시스템(BMS)이 잘못된 제어를 수행하게 됩니다.

해결 방안은 자동화 삽입과 정기적 청소입니다. 극 포스트 삽입을 자동 기계로 수행하여 깊이를 ±0.3mm 이내로 제어합니다. 월 1회 극 포스트의 접촉 저항을 측정하여 10mΩ 이하 유지를 확인합니다. 센서 핀을 조립 직전에 약한 산(약 5% 황산, Sulfuric Acid)으로 처리하여 산화층을 제거합니다. 또한 포스트와 핀의 제조 공차를 ±0.05mm 이내로 엄격하게 관리합니다.

주요 품질 이슈 4: 방수 및 방진 등급 미달(Failure to Meet IP Rating)

모듈 커버는 최소 IP54 등급(국제 전기표준위원회, IEC 60529 기준)을 충족해야 합니다. IP54는 먼지 침입으로부터 완전히 보호되고(5번째 숫자), 모든 방향의 물 분무(6mm 거리, 12.5L/분, 3분)를 견디어야 함(4번째 숫자)을 의미합니다.

IP 등급 미달의 원인은 설계 또는 공정 오류입니다. 첫째, 가스켓 설계가 부정확하면 방진 성능이 떨어집니다. 방진용 가스켓은 두께 2~3mm, 재질은 EPDM이어야 하는데, 두께가 1mm 이하이거나 재질이 NBR이면 먼지 차단 성능이 30~40% 저하됩니다. 둘째, 통풍구(Ventilation Hole)나 조정 홀(Adjustment Hole)이 제대로 밀폐되지 않으면 내부로 물이 침입합니다. 셋째, 조립 공차가 크면 예상 이상의 틈새가 형성됩니다. 커버 높이 공차가 ±1mm인 경우, 가스켓 압축이 20%에서 15% 이하로 떨어질 수 있습니다.

IP 등급 미달의 결과는 내부 부식입니다. IP54 미달 모듈은 우천 환경이나 높은 습도 환경에서 내부로 물이 침입하여, 극판의 부식이 가속화됩니다. 또한 먼지 침입으로 인해 절연 저항(Insulation Resistance)이 100MΩ에서 10MΩ 이하로 급격히 떨어져 안전 위험이 증가합니다.

해결 방안은 설계 최적화와 검증입니다. 가스켓 설계를 재검토하여 두께 2.5mm, 재질 EPDM으로 표준화합니다. 통풍구에는 소수성(Hydrophobic) 필터를 장착하여 공기는 투과하고 물은 차단합니다. 커버 높이 공차를 ±0.3mm 이내로 수정하고, 가공 정밀도를 향상시킵니다. 완성된 모듈을 분기별로 IP 테스트(Ingress Protection Test)하여 IP54 이상 등급을 확인합니다. 테스트 방법은 모듈을 방진함(Dust Chamber)에 16시간 노출 후 내부 먼지 확인, 분무 테스트(Spray Test)는 6mm 거리에서 12.5L/분 물을 3분 분무하여 내부 침투 여부를 확인합니다.

이 네 가지 주요 이슈의 철저한 관리를 통해, 모듈 커버의 보호 기능을 완벽히 수행하도록 보장할 수 있습니다.

모듈 완성 및 절연 측정

모듈 완성 후의 절연 검사

모듈이 물리적으로 조립되면, 가장 중요한 안전 검사 중 하나인 절연 저항 측정(Insulation Resistance Measurement)을 수행합니다. 이 검사는 모듈 내부의 셀들 사이, 그리고 셀과 모듈 외부 부분 사이의 전기적 절연이 제대로 이루어졌는지 확인합니다.

절연 저항 측정은 고전압 메거(Megger) 또는 멀티미터(Multimeter)를 사용하여 수행됩니다. 측정 전압은 보통 500VDC에서 1000VDC 범위이며, 측정 결과는 최소 100MΩ(메가옴, 100,000,000 옴) 이상이어야 합니다. 측정 포인트는 여러 개이며, 다음과 같습니다:

셀 대 셀(Cell-to-Cell): 인접한 두 셀 사이의 절연 저항
셀 대 커버(Cell-to-Cover): 셀과 모듈 커버 사이의 절연 저항
셀 대 베이스(Cell-to-Base): 셀과 모듈 베이스 사이의 절연 저항

절연 저항이 기준값 미만이면 절연 테이프의 손상, 접착제의 불충분한 건조, 또는 외부 오염을 의심해야 하며, 철저한 원인 조사와 재작업이 필요합니다.



절연 결함의 결과와 위험성

절연이 불충분할 경우 발생할 수 있는 문제는 매우 심각합니다. 모듈 내부의 단락 회로(Short Circuit)가 발생하면 대량의 전류가 흐르게 되고, 이는 열 발생(Heat Generation), 연기(Smoke), 그리고 최악의 경우 화재(Fire)로 이어질 수 있습니다. 또한 절연 실패는 모듈의 안전 기준 미충족을 의미하므로, 해당 모듈은 고객에게 전달될 수 없습니다.

셀에서 팩으로: 모듈 연결 및 구성



품질 이슈

배터리 모듈 완성 후 절연 검사의 품질 이슈 분석

모듈 완성 후 절연 검사(Insulation Inspection 또는 Insulation Resistance Measurement)는 모듈의 안전성을 최종 확인하는 핵심 공정입니다. 이 검사는 모듈 내부의 단락(Short Circuit) 위험을 조기에 감지하여 불량 모듈이 시장에 유출되는 것을 방지합니다.

주요 품질 이슈 1: 측정 장비의 부정확성(Measurement Equipment Inaccuracy)

절연 저항 측정에는 고전압 메거(Megger) 또는 멀티미터(Multimeter)가 사용되며, 측정 전압은 500VDC에서 1000VDC 범위입니다. 장비의 정확도가 떨어지면 실제로는 불량인 모듈을 합격으로 판정하거나, 정상 모듈을 불합격으로 판정할 수 있습니다.

부정확성의 원인은 장비 노화와 교정 부재입니다. 첫째, 측정 장비는 사용 시간과 함께 센서(Sensor)가 드리프트(Drift)합니다. 신규 메거의 정확도는 ±3% 이상이지만, 3년 이상 사용한 장비는 ±10% 이상의 오차를 가질 수 있습니다. 예를 들어 실제 절연 저항이 120MΩ인데 장비 오차 ±10%로 측정하면 108~132MΩ 범위로 표시되어, 최악의 경우 108MΩ으로 측정되어 기준값 100MΩ 이상을 간신히 통과합니다. 둘째, 정기적 교정을 받지 않으면 오차가 누적됩니다. 국제 기준 IEC 61010에서는 측정 장비를 6개월마다 공식 교정받도록 권장합니다. 셋째, 측정 환경의 습도가 높으면 프로브(Probe)와 모듈 간의 누설 저항(Leakage Resistance)이 발생하여 측정값이 낮아집니다.

부정확성의 결과는 불량 모듈의 유출입니다. 절연 저항이 실제로는 80MΩ(불합격)이지만 장비 오차로 110MΩ으로 측정되면 합격 판정되어 고객에게 전달됩니다. 고객 환경에서 모듈의 습도가 증가하면 절연 저항이 더욱 저하되어, 누설 전류(Leakage Current)가 발생하고 안전 위험이 증가합니다.

해결 방안은 정기적 장비 관리입니다. 월 1회 표준 저항(예: 1000MΩ 표준 저항기)을 사용하여 장비 정확도를 검증하고, 오차가 ±5%를 초과하면 공식 교정 서비스에 의뢰합니다. 분기별로 공인된 교정 기관에서 정식 교정을 받으며, 교정 성적서(Certificate)를 보관합니다. 또한 오차 추세를 관리하여 오차가 점진적으로 증가하면 예방적으로 장비를 교체합니다. 측정 환경의 습도를 40% RH 이하로 제어하고, 측정 전 프로브를 깨끗이 닦아 오염을 제거합니다.

주요 품질 이슈 2: 절연 테이프 부착 결함(Defective Insulation Tape Attachment)

절연 테이프(Insulation Tape)가 불완전하게 부착되면 셀 간 단락이 발생하여 절연 저항이 급격히 떨어집니다. 절연 테이프의 전기 저항은 10^9 옴(Ω) 이상이어야 하는데, 부착 불완전이면 이 기준을 충족하지 못합니다.

테이프 부착 결함의 원인은 공정 오류입니다. 첫째, 자동 부착 기계의 압력(Pressure)이 부정확하면 공기 포함(Air Bubble)이 발생합니다. 최적 압력은 2~5 bar인데, 1 bar 이하로 약하면 테이프와 셀 표면이 완전히 밀착되지 않아 작은 기포들이 남습니다. 기포가 있는 부위는 절연 특성이 상실됩니다. 둘째, 부착 후 박리력(Peel Strength)이 기준값 2N/cm 미만이면 셀 적층 과정에서 테이프가 벗겨질 수 있습니다. 박리력 저하의 원인은 표면 오염 제거 불완전, 접착제 성분 부족, 또는 경화 불완전입니다. 셋째, 부착 면적이 설계값 85% 미만이면 셀의 노출 부분에서 단락이 발생할 수 있습니다.

테이프 부착 결함의 결과는 절연 저항 급저하입니다. 공기 기포가 있거나 테이프가 벗겨진 부위에서 셀 간 접촉이 발생하면, 절연 저항이 100MΩ에서 10MΩ 이하로 떨어집니다. 이는 기준값의 100분의 1 수준이며, 명백한 불합격입니다.

해결 방안은 부착 공정 강화입니다. 부착 압력을 자동 제어하여 3~4 bar 범위에서 ±0.5 bar 오차로 유지합니다. 월 1회 대표 샘플의 박리력을 측정하여 2N/cm 이상 확인합니다. 부착 면적을 육안 또는 이미지 분석으로 검증하여 85% 이상 유지를 확인하고, 미달 샘플은 즉시 재부착합니다. 또한 셀 표면의 플라즈마 처리를 재검증하여 표면 에너지를 최대화합니다.

주요 품질 이슈 3: 환경 습도의 영향(Environmental Humidity Effect on Insulation)

절연 저항은 환경 습도에 매우 민감합니다. 습도가 높으면 모듈 표면과 내부에 수분이 응축(Condensation)되어 절연 저항이 급격히 저하됩니다.

습도 영향의 원인은 수분의 전도성(Conductivity)입니다. 순수한 물의 비저항(Specific Resistance)은 약 1MΩ·cm이지만, 공기 중의 미량 오염물(먼지, 염분 등)을 포함하면 저항이 10배 이상 떨어집니다. 절연 검사실의 습도가 70% RH 이상이면, 모듈 표면과 경화되지 않은 접착제 표면에 수분 막(Moisture Film)이 형성되어 절연 경로(Leakage Path)가 생깁니다. 측정 중에 모듈이 습도가 높은 환경에 노출되면, 측정 시간이 길어질수록 절연 저항이 감소합니다.

습도 영향의 결과는 측정값 신뢰성 저하입니다. 같은 모듈이 습도 35% RH에서 측정하면 150MΩ으로 나오지만, 습도 75% RH에서 측정하면 80MΩ으로 나올 수 있습니다. 습도가 높은 환경에서 측정하면 불합격 판정될 수 있는 정상 모듈도 발생합니다.

해결 방안은 측정 환경 제어입니다. 절연 검사실의 습도를 40% RH 이하로 유지하고, 온도를 20~25°C 범위로 제어합니다. 습도가 높은 환경에서 운송된 모듈은 검사 전 1시간 이상 측정 환경에 방치하여 습도 평형(Moisture Equilibrium)을 달성하도록 합니다. 또한 검사 표준을 규격서에 명시하여 "온도 20~25°C, 습도 40% RH 조건에서 측정"이라고 기록합니다.

주요 품질 이슈 4: 접착제 경화 불완전(Incomplete Adhesive Curing)

모듈 조립에 사용한 구조용 접착제(Structural Adhesive)가 완전히 경화되지 않으면, 접착제 내 미경화 성분(Uncured Component)이 전도성을 가질 수 있습니다. 에폭시 수지(Epoxy Resin)는 경화되면 절연성이 우수하지만, 경화 중에는 반응 생성물과 촉매(Catalyst)가 일부 이온 전도성(Ionic Conductivity)을 가집니다.

경화 불완전의 원인은 공정 조건 편차입니다. 첫째, 경화 온도가 설계값보다 낮으면 경화 반응이 불완전합니다. 표준 경화 온도는 60~80°C이고 4~8시간이 필요한데, 온도가 40°C 이하이면 경화 시간이 24시간 이상으로 연장되고, 공정 시간 단축으로 인해 불완전 경화 상태로 검사할 수 있습니다. 둘째, 경화 시간이 부족하면 경화율이 90% 이상에 도달하지 못합니다. 경화율 85% 상태에서 측정하면 미경화 성분의 이온 전도로 인해 절연 저항이 저하됩니다. 셋째, 경화 환경의 습도가 높으면 접착제가 수분을 흡수하여 경화 반응을 방해합니다.

경화 불완전의 결과는 절연 저항 부족입니다. 경화율 85%인 접착제는 절연 저항이 100MΩ에서 50MΩ 이하로 떨어질 수 있습니다.

해결 방안은 경화 조건 최적화입니다. 경화실(Curing Oven)의 온도를 ±2°C 이내로 제어하고, 온도 기록계(Data Logger)로 실시간 모니터링합니다. 경화 시간을 설계값(예: 6시간)보다 20% 더 길게 설정하여 안전 여유를 확보합니다. 경화 환경의 습도를 40~60% RH로 관리합니다. 또한 완성된 모듈을 12시간 이상 실온에서 방냉(Cooling)하여 내부 응력을 완화한 후 검사합니다. 월 1회 표준 샘플의 경화 품질을 확인하기 위해 경화 시편(Cured Sample)의 절연 저항을 측정하여 기준값 100MΩ 이상 유지를 검증합니다.

주요 품질 이슈 5: 가스켓 및 커버 누수로 인한 내부 습도 증가(Internal Humidity Rise from Gasket Leakage)

모듈 커버 조립 시 가스켓(Gasket)이 불완전하거나 커버 나사 조임이 부정확하면, 외부 습기가 모듈 내부로 침투합니다. 내부 습도가 높아지면 절연 특성이 저하됩니다.

누수의 원인은 커버 조립 오류입니다. 가스켓 압축이 설계값 20% 미만이거나, 커버와 베이스 사이에 미세한 갭이 있으면 물이 침입합니다. 장기 저장 후 검사하면, 초기 절연 저항은 150MΩ이었지만 3개월 후에는 60MΩ으로 저하되는 경우가 발생할 수 있습니다.

누수의 결과는 절연 저항 시간 경과에 따른 저하입니다.

해결 방안은 커버 조립 강화와 저장 환경 관리입니다. 가스켓 압축률을 20~25% 범위로 정밀하게 제어합니다. 커버 조립 후 IP54 누수 테스트를 수행하여 방수 성능을 확인합니다. 또한 저장 환경의 습도를 40% RH 이하로 관리합니다.

이 다섯 가지 주요 이슈의 철저한 관리를 통해, 모듈 절연 검사의 신뢰성을 보장하고 안전한 제품 출하를 달성할 수 있습니다.

셀 터미널과 버스바의 연결



모듈 내에서 개별 셀들을 전기적으로 연결하기 위해서는 셀 터미널(Cell Terminal)과 버스바(Bus Bar)를 연결해야 합니다. 셀 터미널은 셀의 양극과 음극에서 나와 있는 금속 또는 탭(Tab)이며, 버스바는 여러 셀을 함께 연결하는 전도성 금속판입니다.

버스바는 보통 순수 니켈(Pure Nickel), 니켈도금 강철(Nickel-plated Steel), 또는 구리(Copper) 재질로 만들어지며, 두께는 0.2mm에서 1.0mm 범위입니다. 버스바의 너비는 셀의 크기와 전류 요구사항에 따라 결정되며, 보통 10mm에서 50mm 범위입니다.



품질 이슈

배터리 셀 터미널과 버스바 연결의 품질 이슈 분석

셀 터미널(Cell Terminal)과 버스바(Bus Bar)의 연결은 개별 셀들의 전기적 연결을 담당하는 핵심 공정입니다. 이 단계의 품질이 떨어지면 높은 접촉 저항(Contact Resistance)으로 인한 열 발생, 전도 신뢰성 저하, 그리고 모듈 성능 급저하가 발생합니다.

주요 품질 이슈 1: 높은 접촉 저항(High Contact Resistance at Terminal-Bus Bar Interface)

셀 터미널과 버스바 사이의 접촉 저항이 높으면, 충방전 중 대량의 전류가 흐를 때 과도한 열이 발생합니다. 접촉 저항 기준은 10mΩ(밀리옴) 이하이며, 이는 금속-금속 접촉의 품질을 나타냅니다.

높은 접촉 저항의 원인은 표면 산화 및 접촉 면적 감소입니다. 첫째, 셀 터미널의 표면에 산화층(Oxide Layer)이 형성되면 실제 금속-금속 접촉 면적(Actual Contact Area)이 급감합니다. 터미널 면적이 100mm²이더라도 산화층이 있으면 실제 접촉 면적은 20~30mm²로 축소되며, 접촉 저항은 계산값의 5~10배 이상 증가합니다. 예를 들어 순수 구리의 전기 전도율이 5.96 × 10⁷ S/m이지만, 산화 구리(CuO)의 전도율은 10⁻³ S/m 수준으로 극도로 낮습니다. 둘째, 부착 압력(Clamping Force)이 부정확하면 완전한 접촉을 이루지 못합니다. 표준 부착 압력은 100~500N 범위인데, 50N 이하로 너무 약하면 터미널과 버스바가 미세한 갭으로 분리되어 접촉 저항이 100mΩ 이상 증가합니다. 셋째, 연결 부위에 먼지나 유분 같은 오염물이 있으면 절연층을 형성하여 접촉을 방해합니다.

높은 접촉 저항의 결과는 열 발생과 성능 저하입니다. 50mΩ 저항에 100A 충전 전류가 흐르면, 손실 전력(Power Loss) = 저항 × 전류² = 50mΩ × (100A)² = 500W가 발생합니다. 이는 매우 큰 열이며, 버스바 부근의 온도가 60°C 이상으로 상승하여 모듈의 화학 반응을 가속화시킵니다. 결과적으로 배터리 수명이 30~50% 단축될 수 있습니다.

해결 방안은 표면 처리와 압력 관리입니다. 셀 터미널과 버스바를 연결하기 전에 산화층을 화학적으로 제거합니다(예: 0.1M 황산 용액으로 20초 침지). 부착 압력을 자동 제어하는 기계식 또는 유압식 프레스(Press)를 사용하여 설계값의 ±10N 이내 오차로 유지합니다. 월 1회 이상 대표 샘플의 접촉 저항을 측정하여 10mΩ 이하 유지를 확인합니다. 또한 연결 부위를 청결하게 유지하고, 작업 환경의 습도를 40% RH 이하로 제어하여 산화 재형성을 지연시킵니다.

주요 품질 이슈 2: 레이저 용접 결함(Laser Welding Defects)

셀 터미널과 버스바의 영구적 연결을 위해 레이저 용접(Laser Welding)을 수행합니다. 용접 품질이 떨어지면 접촉 저항이 급증하고, 진동 환경에서 용접부가 파단(Fracture)될 수 있습니다.

용접 결함의 원인은 매개변수 설정 오류입니다. 첫째, 레이저 전력(Power)이 부정확하면 용융(Melting)이 불충분합니다. 표준 전력은 400~1500W 범위이며, 300W 이하로 너무 약하면 두 금속이 완전히 용융되지 않아 콜드 조인트(Cold Joint)가 발생합니다. 콜드 조인트는 용접부의 강도가 설계값의 30% 이하로 떨어지며, 접촉 저항도 1Ω 이상으로 매우 높습니다. 둘째, 용접 시간(Pulse Duration)이 부정확하면 용접 품질이 저하됩니다. 표준 시간은 5~20ms 범위인데, 2ms 이하로 너무 짧으면 미세 용접(Micro-weld)으로 강도가 낮고, 40ms 이상으로 너무 길면 열 입력(Heat Input)이 과도하여 셀 터미널이 손상됩니다. 셋째, 초점 거리(Focus Distance)가 맞지 않으면 레이저 빔의 에너지 밀도(Energy Density)가 저하되어 용융 효율이 감소합니다.

용접 결함의 결과는 신뢰성 저하입니다. 콜드 조인트는 충방전 중 진동과 온도 변화에 의해 미세 균열(Micro-crack)이 발생하고, 수 개월 후에는 완전히 파단되어 모듈이 작동 불능이 될 수 있습니다.

해결 방안은 매개변수 최적화와 정기적 검증입니다. 레이저 용접 장비를 월 1회 이상 교정하여 정확한 전력, 시간, 초점 거리를 보장합니다. 일일 20개 샘플 이상의 인장 시험(Tensile Test)을 수행하여 용접 강도(Shear Strength) 50N 이상을 확인합니다. 또한 100% 비전 검사(Vision Inspection System)로 용접부의 균열, 공동(Void), 비드(Bead)의 일관성을 확인합니다. 용접 매개변수는 셀 터미널과 버스바의 재질, 두께에 따라 각각 최적화하고 기준서로 관리합니다.

주요 품질 이슈 3: 산화층 형성과 부식(Oxide Layer Formation and Corrosion)

셀 터미널 표면에 형성된 산화층은 용접이나 압착 후에도 재형성될 수 있습니다. 특히 습한 환경에 노출되면 갈바닉 부식(Galvanic Corrosion)이 가속화됩니다.

산화층 재형성의 원인은 환경 노출입니다. 첫째, 연결 후 모듈이 습도 70% RH 이상의 환경에 보관되면, 터미널 표면이 산화 재반응을 일으킵니다. 구리 터미널은 공기 중 산소와 습기에 의해 수시간 내에 검게 산화됩니다. 둘째, 터미널과 버스바가 다른 금속(예: 구리와 니켈)인 경우 갈바닉 부식이 발생합니다. 두 금속의 표준 전위(Standard Potential) 차이가 클수록 부식이 빠릅니다. 예를 들어 구리(-0.34V)와 니켈(-0.25V)의 전위 차는 0.09V로 작지만, 구리와 알루미늄(-1.66V)의 차는 2.0V로 매우 커서 빠른 부식이 발생합니다.

산화층의 결과는 접촉 저항 증가입니다. 산화층이 1μm 두께로 형성되면 접촉 저항이 기준값 10mΩ에서 50mΩ 이상으로 상승할 수 있습니다.

해결 방안은 표면 보호와 환경 관리입니다. 용접 또는 압착 직후에 터미널 표면에 보호 코팅(예: 얇은 니켈 도금, 1~2μm)을 적용하여 재산화를 방지합니다. 또한 완성된 모듈을 습도 40% RH 이하 환경에 보관하고, 산화 가능성이 높은 경우 진공 포장(Vacuum Packaging)을 고려합니다.

주요 품질 이슈 4: 압착 연결 불완전(Poor Crimping Connection)

레이저 용접 대신 압착(Crimping)을 사용하는 경우, 압착 품질이 떨어지면 연결이 불완전해집니다. 압착 방식은 레이저 열 입력이 없어 셀 터미널 손상이 적지만, 정밀도 관리가 매우 중요합니다.

압착 불완전의 원인은 압착 기계의 정확도 부족입니다. 첫째, 압착 압력(Crimping Force)이 설계값과 다르면 연결이 불완전합니다. 표준 압력이 500N인데 300N으로 약하면 연결 강도가 30% 이상 저하됩니다. 둘째, 압착 타이밍(Crimping Timing)이 맞지 않으면 크림프(Crimp)의 깊이가 불균등합니다. 깊이가 1mm 이상 차이나면 일부 압착부가 느슨해집니다.

압착 불완전의 결과는 접촉 저항 증가와 진동 환경에서의 연결 해제 가능성입니다.

해결 방안은 기계 관리 강화입니다. 압착 기계의 압력을 주 1회 검증하고, 계측 장비(Pressure Gauge)로 실시간 모니터링합니다. 월 1회 압착된 샘플의 당김 강도(Pull-off Strength)를 측정하여 설계값의 90% 이상 유지를 확인합니다.

주요 품질 이슈 5: 기계적 강도 저하(Mechanical Strength Reduction)

용접이나 압착 과정에서 과도한 열이나 압력이 가해지면, 셀 터미널의 기계적 강도가 저하될 수 있습니다.

강도 저하의 원인은 과열 또는 과압입니다. 용접 시 열 영향부(Heat Affected Zone, HAZ)에서 금속 구조가 변화하여 경도(Hardness)가 감소할 수 있습니다.

강도 저하의 결과는 진동 환경에서의 파단 위험입니다.

해결 방안은 공정 매개변수 최적화와 정기적 기계적 테스트입니다. 인장 시험과 피로 시험(Fatigue Test)을 정기적으로 수행하여 강도를 검증합니다.

이 다섯 가지 주요 이슈의 철저한 관리를 통해, 셀 터미널과 버스바 연결의 전기적, 기계적 신뢰성을 보장할 수 있습니다.

레이저 용접을 통한 안정적 연결



셀 터미널과 버스바를 연결하는 방법 중 가장 신뢰할 수 있는 것은 레이저 용접(Laser Welding)입니다. 레이저 용접은 고에너지의 레이저 빔이 두 금속을 순간적으로 가열하여 용융시키고, 냉각되면서 고정시키는 방식입니다.

레이저 용접의 장점은 정밀성, 속도, 그리고 낮은 열 입력(Low Heat Input)입니다. 레이저 용접 시 열 입력이 적어 셀 자체가 손상될 위험이 낮으며, 용접 부위 외의 영역에 대한 손상도 최소화됩니다. 용접 매개변수는 다음과 같습니다:

레이저 파워(Power): 400W에서 1500W
용접 시간(Pulse Duration): 5ms에서 20ms
초점 거리(Focus Distance): 10mm에서 20mm

용접 후 용접 부위의 강도는 인장 테스트(Tensile Test)로 검증되며, 최소 이격 강도(Shear Strength)는 50N 이상이어야 합니다. 또한 용접 부위는 눈으로 검사하여 균열(Crack), 공동(Void), 그리고 비드(Bead)의 일관성을 확인해야 합니다.



품질이슈

배터리 모듈 레이저 용접의 프로세스 IPQC 관리 및 KPI 분석

레이저 용접(Laser Welding)은 셀 터미널과 버스바를 영구적으로 연결하는 고정밀 공정입니다. IPQC(In-Process Quality Control, 프로세스 내 품질 관리)는 용접 공정 진행 중 실시간으로 품질을 모니터링하여 불량을 조기에 감지하고 즉시 개선하는 활동입니다. KPI(Key Performance Indicator, 핵심성과지표)는 공정의 성과를 수치화하여 지속적 개선을 추진합니다.

주요 품질 이슈 1: 레이저 매개변수 편차(Laser Parameter Deviation)

레이저 용접의 품질은 전력(Power), 시간(Pulse Duration), 초점 거리(Focus Distance) 등 세밀한 매개변수에 의존합니다. 이들 매개변수의 편차가 발생하면 용접 품질이 급격히 저하됩니다.

매개변수 편차의 원인은 장비 노화와 환경 변동입니다. 첫째, 레이저 발생기(Laser Generator)의 출력이 시간에 따라 감소합니다. 신규 장비는 설정 전력 1000W에서 정확히 1000W를 출력하지만, 1년 사용 후에는 950W, 2년 후에는 900W로 감소할 수 있습니다. 이는 레이저 매질(Laser Medium)의 성능 저하와 광학 부품의 오염으로 인합니다. 10% 전력 감소는 용접 강도를 20% 이상 저하시킵니다. 둘째, 렌즈(Lens)와 미러(Mirror)의 오염이 누적되면 레이저 에너지 전달 효율이 감소합니다. 렌즈 오염이 1%만 증가해도 에너지 전달 효율이 2~3% 감소합니다. 셋째, 용접 헤드(Welding Head)의 초점 거리가 변동하면 에너지 밀도(Energy Density)가 달라집니다. 초점이 1mm 벗어나면 에너지 밀도가 20% 이상 감소합니다.

매개변수 편차의 결과는 용접 강도 저하입니다. 설계값 70N의 용접 강도가 50N 이하로 떨어지면 불합격입니다. 또한 편차가 누적되면 콜드 조인트(Cold Joint, 불완전 용접)가 발생하여 인장 강도가 30N 이하로 극도로 낮아집니다.

해결 방안은 실시간 모니터링과 정기적 교정입니다. 레이저 용접 장비에 광 전력 모니터(Optical Power Monitor)를 설치하여 실시간으로 출력 전력을 측정합니다. 출력이 설정값의 ±5% 범위를 벗어나면 즉시 경보를 발생시킵니다. 월 1회 이상 공인된 파워 미터(Power Meter)로 정식 측정을 수행하여, 오차가 ±3%를 초과하면 공식 교정을 의뢰합니다. 렌즈와 미러를 월 1회 청소하고, 분기 1회 광학 정렬(Optical Alignment)을 수행합니다. 초점 거리를 매일 표준 샘플로 검증하여 오차 ±0.5mm 이내로 유지합니다.

주요 품질 이슈 2: 콜드 조인트 발생(Cold Joint Formation)

콜드 조인트(Cold Joint)는 두 금속이 완전히 용융되지 않은 채로 결합된 불완전 용접을 의미합니다. 용접부가 끊어진 것처럼 보이지는 않지만, 기계적 강도가 극도로 낮습니다.

콜드 조인트의 원인은 불충분한 에너지 입력입니다. 첫째, 레이저 전력이 부정확하면 금속의 용융점에 도달하지 못합니다. 구리의 용융점은 1085°C인데, 에너지가 부족하면 800~900°C 정도로만 가열되어 표면만 녹습니다. 표면은 녹았지만 내부는 고체 상태이므로 두 금속의 원자 레벨 결합(Atomic Bonding)이 이루어지지 않습니다. 둘째, 용접 시간이 너무 짧으면 열이 충분히 전달되지 않습니다. 설계값 10ms에서 5ms로 단축하면 에너지 입력이 50% 감소하여 콜드 조인트 발생률이 급증합니다. 셋째, 초점이 맞지 않으면 에너지가 분산되어 용융 온도에 도달하지 못합니다.

콜드 조인트의 결과는 심각한 신뢰성 저하입니다. 콜드 조인트의 인장 강도는 일반 용접 70N 대비 20~30N 수준으로 떨어집니다. 충방전 중 진동이 가해지면 수 개월 내에 미세 균열이 발생하고 최종적으로 파단됩니다. 또한 접촉 저항이 1Ω 이상으로 높아져 과도한 열을 발생시킵니다.

해결 방안은 에너지 입력 최적화와 100% 검사입니다. 레이저 매개변수를 최적화하여 충분한 에너지 입력을 보장합니다. 즉, 전력 1000W, 시간 10ms, 초점 거리 15mm 설정 시 총 에너지 = 1000W × 0.01s = 10 Joules(줄)이 되도록 합니다. 용접부를 100% 비전 검사(Vision Inspection)하여 표면 상태를 확인하고, 의심되는 샘플은 단면 검사(Cross-section Analysis)로 검증합니다. 또한 일일 20개 이상 표준 샘플의 인장 시험을 수행하여 강도 50N 이상 확인합니다.

주요 품질 이슈 3: 용접 결함 검출 불완전(Incomplete Defect Detection)

비전 검사 시스템이 부정확하거나 수동 검사에 의존하면, 용접 결함(균열, 공동, 비드 불균일)이 미처 감지되지 않습니다.

검출 불완전의 원인은 검사 시스템의 한계입니다. 첫째, 비전 카메라(Vision Camera)의 해상도(Resolution)가 낮으면 미세 결함(1mm 이하)을 감지하지 못합니다. 표준 해상도는 최소 0.1mm 이상이어야 합니다. 둘째, 조명(Lighting) 조건이 불완전하면 그림자로 인해 결함이 가려집니다. 용접부는 3D 형상이므로 여러 각도의 조명이 필요합니다. 셋째, 검사 프로그램(Algorithm)의 설정이 부정확하면 임계값(Threshold)이 맞지 않아 오감지(False Positive) 또는 미감지(False Negative)가 발생합니다.

검출 불완전의 결과는 불량 용접의 유출입니다. 결함 있는 용접이 검사를 통과하면, 고객 환경에서 용접부 파단이나 과열 문제가 발생합니다.

해결 방안은 검사 시스템 개선과 이중 검증입니다. 비전 시스템의 카메라 해상도를 0.05mm 이상으로 업그레이드합니다. 조명을 LED(Light Emitting Diode) 링 라이트(Ring Light)로 변경하여 360도 균등 조명을 제공합니다. 검사 프로그램을 표준 샘플(정상, 균열, 공동 등)로 재학습(Retraining)하여 정확도 99% 이상을 달성합니다. 또한 월 1회 수동 검사 전문가가 결과를 재검증하는 이중 검증(Dual Verification) 절차를 수행합니다.

주요 품질 이슈 4: KPI 관리 부재(Lack of KPI Management)

용접 공정의 성과를 수치화하고 추적하는 KPI 관리가 없으면, 공정 개선이 이루어지지 않습니다.

KPI 관리 부재의 원인은 체계적 관리 부족입니다. 대표적인 KPI는 다음과 같습니다:

용접 강도(Shear Strength): 목표 70N 이상, 현황 추적
용접 성공률(Welding Success Rate): 목표 99% 이상, 일일 기록
콜드 조인트 발생률(Cold Joint Rate): 목표 0.5% 이하, 월간 추적
접촉 저항(Contact Resistance): 목표 평균 5mΩ 이하, 주간 추적
결함률(Defect Rate): 목표 1% 이하, 일일 기록
장비 가동률(Equipment Availability): 목표 98% 이상, 월간 추적

KPI 미관리의 결과는 지속적 개선 불가입니다.

해결 방안은 KPI 대시보드 구축입니다. 실시간 KPI 추적 시스템(예: MES와 연동)을 구축하여, 매일 오전 9시와 오후 3시 KPI를 집계하고 보고합니다. 목표 미달 시 즉시 원인 분석(RCA, Root Cause Analysis) 팀을 구성하여 개선 대책을 수립합니다. 월 1회 KPI 리뷰 회의를 개최하여 경영진과 공유합니다.

주요 품질 이슈 5: IPQC 검사 표준화 부족(Lack of Standardized IPQC Procedure)

IPQC 검사가 표준화되지 않으면, 검사자마다 다른 기준으로 판정하게 되어 일관성이 떨어집니다.

표준화 부족의 원인은 명확한 절차 부재입니다. IPQC 표준화 절차는 다음을 포함해야 합니다:

용접 매개변수 모니터링(Real-time Monitoring):

• 측정 간격: 매 용접마다 또는 매 100개마다 샘플 검사
• 측정 항목: 전력, 시간, 초점 거리 기록
• 편차 허용범위: ±5%

용접부 비전 검사(Visual Inspection):

• 검사 기준: 균열, 공동, 비드 불균일 여부
• 합격/불합격 기준: 명확하게 정의
• 검사 항목: 용접부 표면, 가장자리, 내부(단면 검사 추가)

샘플 인장 시험(Tensile Testing):

• 빈도: 일일 20개 이상
• 기준: 강도 50N 이상(목표 70N 이상)
• 불합격: 강도 50N 미만, 또는 파단이 용접부에서 발생

표준화 부족의 결과는 불일치한 판정입니다.

해결 방안은 IPQC 매뉴얼 개발과 교육입니다. 표준화된 IPQC 절차서(SOP, Standard Operating Procedure)를 작성하고, 모든 검사자가 동일한 기준으로 판정하도록 교육합니다. 분기 1회 검사자 재교육을 수행하고, 표준 샘플로 검사 정확도를 평가하여 95% 이상 일치도를 확인합니다.

이 다섯 가지 주요 이슈의 철저한 관리를 통해, 레이저 용접의 IPQC 체계를 완성하고 KPI 목표를 달성할 수 있습니다. 특히 실시간 모니터링, 100% 검사, KPI 추적, 표준화된 절차는 배터리 모듈의 신뢰성과 품질 경쟁력을 보장하는 필수 요소입니다.

6S2P 구성: 모듈의 기본 패턴

많은 배터리 모듈은 6S2P(6 Series, 2 Parallel) 구성을 사용합니다. 이는 6개의 셀을 직렬로 연결한 것 2개 세트를 병렬로 연결한 구성을 의미합니다. 각 셀의 공칭 전압이 4V이고 용량이 50Ah라면, 6S2P 구성의 결과는 다음과 같습니다:

전압: 6 × 4V = 24V
용량: 2 × 50Ah = 100Ah
에너지: 24V × 100Ah = 2,400Wh

이러한 6S2P 구성은 전자 이륜차, 소형 산업용 배터리, 그리고 일부 전기자동차의 보조 배터리로 널리 사용됩니다. 병렬 연결의 장점은 용량을 증가시킬 수 있다는 것이며, 직렬 연결의 장점은 전압을 증가시킨다는 것입니다.

병렬로 연결된 두 셀 또는 셀 묶음이 균형 잡힌 충방전을 수행해야 하므로, 각 브랜치(Branch)의 저항은 매우 유사해야 합니다. 저항 불균형이 크면, 한쪽 브랜치에 과도한 전류가 흐르게 되어 그쪽 셀이 더 빨리 열화됩니다. 따라서 병렬 연결 시 각 브랜치의 저항을 측정하여 최대 불균형이 5% 이하인지 확인해야 합니다.

모듈 커버와 내부 부품의 최종 조립

위의 모든 단계를 거쳐 셀들이 버스바로 연결되었다면, 모듈 커버를 상단에 부착합니다. 이때 커버에는 여러 홀(Hole)이 있는데, 이들은 극 포스트(Pole Post), 온도 센서(Temperature Sensor), 그리고 기타 유틸리티를 위한 것입니다.

극 포스트는 모듈의 양극과 음극을 외부로 노출시키는 인터페이스이며, 보통 M6 또는 M8 나사산으로 표준화되어 있습니다. 온도 센서(NTC Thermistor 등)는 모듈의 온도를 모니터링하여 충방전 시스템에 정보를 제공합니다. 센서의 정확도는 ±2°C 또는 ±1°C 이상이어야 합니다.



팩 레벨의 조립: 모듈에서 완성 팩으로

모듈을 팩에 조립하기: 8개 모듈 통합

여러 개의 완성된 모듈을 팩에 조립하여 더욱 큰 배터리 시스템을 만듭니다. 예를 들어, 8개의 모듈을 조립하면 다음과 같은 구성이 됩니다:

각 모듈이 48V 12S(12 Series) 구성일 때:
전압: 48V × 1 = 48V (모든 모듈이 병렬 연결된 경우)
또는 전압: 48V / 8 = 6V (각 모듈이 8S 구성이고 직렬 연결된 경우)

실제로는 요구되는 전압과 용량에 따라 다양한 구성이 가능하며, 예를 들어 다음과 같은 조합들이 있습니다:

4S2P(4 Series, 2 Parallel) 구성: 전압 16V, 용량 두 배
8개 모듈이 각각 6S 구성이면: 총 전압 288V(48V 기준), 또는 총 전압 48V(6V 기준)

구체적인 예로, 94Ah 4V 셀을 기준으로 생각해봅시다. 각 셀이 94Ah, 4V라면:

12개 셀을 직렬 연결(12S): 48V, 94Ah, 에너지 = 48V × 94Ah = 4,512Wh
8개 모듈 조립 시: 총 96개 셀(12셀 × 8모듈)
총 에너지(모듈이 병렬): 48V × (94Ah × 8) = 36,096Wh ≈ 36kWh

이는 대형 전기자동차 또는 대용량 에너지저장장치의 범위입니다.

모듈과 모듈 사이의 연결

팩 내에서 여러 모듈을 전기적으로 연결하는 방식은 매우 중요합니다. 모듈 간 연결(Module-to-Module Connection)은 모듈 간의 전류 분배, 전압 균형, 그리고 통신(Communication) 라인을 포함합니다.

주요 연결 요소:
고전류 라인(High Current Lines): 모듈의 양극과 음극 포스트를 연결하는 두꺼운 버스바 또는 케이블로, 보통 6mm² 이상의 단면적을 가집니다.
신호 라인(Signal Lines): 온도 센서, 셀 전압 모니터링 센서 등의 신호를 전달하는 가는 와이어로, 0.5mm² 정도의 단면적입니다.

모듈 간 연결 부위도 레이저 용접 또는 압착(Crimping) 방식으로 고정되며, 접촉 저항은 1mΩ 이하여야 합니다.

94Ah 4V 셀 96개가 들어가는 완전한 팩 구성



최종 팩의 구성을 정리하면:

총 셀 개수: 96개
각 셀 사양: 94Ah, 4V
모듈 당 셀 개수: 12개
모듈 개수: 8개
팩의 공칭 전압(직렬 연결 기준): 48V(12S의 경우) 또는 그 배수
팩의 공칭 용량(병렬 연결 기준): 94Ah × 8 = 752Ah(모든 모듈이 병렬일 경우)
팩의 에너지 용량: 48V × 94Ah = 4,512Wh(단일 모듈) × 8 = 36,096Wh ≈ 36kWh(전체 팩)

이러한 팩은 중형 전기자동차, 대형 에너지저장장치, 또는 산업용 무정전전원장치(UPS)에 적합한 용량입니다.



팩 완성 및 최종 검증



팩의 충전 및 초기화

모든 모듈이 팩에 통합되고 전기적으로 연결되면, 팩을 충전하여 정상 작동을 확인합니다. 초기 충전(Formation Charge)은 매우 신중하게 진행되며, 다음과 같은 절차를 따릅니다:

기준 점검: 팩의 전체 저항, 각 모듈의 개방 전압(Open Circuit Voltage, OCV) 측정
저속 충전(Trickle Charge): 전체 정격 전류의 10% 이하로 1시간에서 2시간 충전하여 팩이 올바르게 작동하는지 확인
정상 충전(Normal Charge): 정격 전류의 50% 부터 시작하여 서서히 증가
완전 충전(Full Charge): 팩이 공칭 전압에 도달하면 충전 완료

초기 충전 중에는 팩의 온도, 각 모듈의 전압, 그리고 전류를 지속적으로 모니터링합니다. 온도가 50°C를 초과하면 충전을 일시 중단하고, 팩이 냉각될 때까지 기다립니다. 또한 각 모듈의 전압 불균형을 측정하여, 최대 불균형이 0.5V 이하인지 확인합니다.



품질이슈

배터리 팩 완성 및 최종 검증과 충전 초기화의 프로세스 IPQC 및 KPI 분석

팩 완성(Pack Assembly) 및 초기 충전(Formation Charge)은 배터리 팩을 완전한 제품으로 완성하고, 고객 환경에 적응시키기 위한 최종 검증 단계입니다. 이 공정의 IPQC(프로세스 내 품질 관리) 체계와 KPI(핵심성과지표) 관리가 최종 제품 품질을 결정합니다.

주요 품질 이슈 1: 모듈 전압 불균형(Module Voltage Imbalance)

여러 모듈을 팩으로 조립할 때, 각 모듈의 개방 전압(OCV, Open Circuit Voltage)이 다르면 충전 중 일부 모듈이 과충전되고 다른 모듈은 충전 부족이 발생합니다.

전압 불균형의 원인은 제조 편차입니다. 첫째, 각 모듈의 내부 저항(Internal Resistance)이 다르면 같은 충전 전류에서도 전압이 다르게 상승합니다. 예를 들어 모듈 A의 저항이 50mΩ이고 모듈 B가 70mΩ인 경우, 100A 충전 시 모듈 A는 5V 상승하지만 모듈 B는 7V 상승하여 2V 차이가 발생합니다. 둘째, 각 모듈의 용량(Capacity)이 다르면 초기 전압이 다릅니다. 모듈 A가 94Ah이고 모듈 B가 90Ah인 경우, 초기 OCV가 0.05~0.1V 차이 날 수 있습니다. 셋째, 모듈 내부의 셀 간 저항 불균형으로 인해 모듈 전압이 설계값과 다를 수 있습니다.

전압 불균형의 결과는 불균형 충방전(Unbalanced Charge-Discharge)입니다. 과충전된 모듈은 과전압(Over-voltage) 상태에서 과산화 반응(Over-oxidation)이 가속화되고, 부족 충전된 모듈은 용량 손실이 발생합니다. 팩 전체의 에너지 용량도 가장 낮은 모듈의 용량으로 제한됩니다. 또한 반복적 불균형 충방전은 가장 활성인 모듈의 수명을 단축시킵니다. 예상 수명 3000 사이클이 2000 사이클로 33% 단축될 수 있습니다.

해결 방안은 모듈 분류와 균형 관리입니다. 각 모듈의 OCV와 저항을 측정하여 분류(Binning)합니다. OCV 범위를 ±0.1V 내, 저항을 ±10% 내로 분류하고, 같은 등급의 모듈끼리만 조립합니다. 팩 조립 후 각 모듈의 전압을 실시간 모니터링하며, 불균형이 0.5V 이상이면 즉시 원인을 규명합니다. 또한 밸런싱 칩(Balancing IC)을 BMS에 탑재하여 충방전 중 자동으로 전압을 균형잡습니다.

주요 품질 이슈 2: 초기 충전 중 과열(Overheating During Formation Charge)

저속 충전(Trickle Charge)부터 정상 충전으로 전환하는 과정에서 온도가 과도하게 상승하면, 배터리 화학 반응이 가속화되어 내부 손상이 발생합니다.

과열의 원인은 충전 조건 편차입니다. 첫째, 충전 전류가 설계값보다 높으면 저항에 의한 열 발생이 과도합니다. 표준 전류가 50A인데 80A로 충전하면, 저항에 의한 발열량 = 저항 × 전류² = 50mΩ × (80A)² = 320W로 설계값 50mΩ × (50A)² = 125W 대비 2.56배 증가합니다. 둘째, 초기 온도가 높으면 충전 중 추가 열로 인해 총 온도가 과도하게 상승합니다. 상온 25°C에서 시작해야 하는데, 작업 환경 온도가 35°C이면 초기부터 10°C 높습니다. 셋째, 냉각 시스템(Cooling System)이 부족하면 발생한 열을 제거하지 못합니다.

과열의 결과는 내부 손상입니다. 온도 60°C 이상에서 충전하면 SEI(Solid Electrolyte Interphase) 층의 분해가 가속화되고, 전해액의 산화 반응도 촉진됩니다. 또한 양극 활물질의 산소 방출(Oxygen Release)이 가속화되어 열폭주(Thermal Runaway) 위험이 증가합니다. 결과적으로 팩의 수명이 20~30% 단축될 수 있습니다.

해결 방안은 충전 조건 최적화와 온도 관리입니다. 저속 충전 단계에서 전류를 정격의 10% 이하(예: 정격 100A 기준 10A 이하)로 설정하여 급격한 열 발생을 방지합니다. 초기 충전 환경의 온도를 20~25°C 범위로 제어합니다. 충전 중 온도를 실시간으로 모니터링하여, 온도가 50°C에 도달하면 충전을 일시 중단하고 냉각합니다. 냉각 후 온도가 40°C 이하로 내려가면 충전을 재개합니다. 또한 팩 주변에 냉각 팬(Cooling Fan)을 설치하여 적극적 냉각을 수행합니다.

주요 품질 이슈 3: 안전 회로(Safety Circuit) 기능 오작동(Malfunction of Safety Circuit)

BMS의 과충전 보호(Overcharge Protection), 과방전 보호(Over-discharge Protection), 과전류 보호(Over-current Protection) 회로가 제대로 작동하지 않으면, 위험한 충방전이 허용됩니다.

안전 회로 오작동의 원인은 회로 설계 또는 부품 결함입니다. 첫째, 과충전 보호 임계값(Threshold Voltage)이 부정확하면, 실제 위험한 전압(예: 4.3V)에서도 차단되지 않습니다. 표준 임계값이 4.25V인데 4.35V로 설정되면, 과충전이 진행될 수 있습니다. 둘째, 보호 소자(Protection Element)의 반응 시간(Response Time)이 느리면, 과전류 상황에서 FET(Field Effect Transistor) 차단이 지연됩니다. 표준 반응 시간이 10ms인데 50ms 이상이면, 그 사이에 배터리가 심각하게 손상될 수 있습니다. 셋째, 센서 신호 처리의 오류로 잘못된 판정이 발생할 수 있습니다.

안전 회로 오작동의 결과는 화재 위험입니다. 과충전 시 극판 표면에 금속 리튬이 석출되어 단락이 발생할 수 있으며, 과전류 시 과도한 열이 발생하여 배터리가 팽창(Swelling)하거나 화염(Flame)이 발생할 수 있습니다.

해결 방안은 정기적 기능 테스트(Functional Test)입니다. 매 배치별로 다음 테스트를 수행합니다:

과충전 테스트: 팩을 150% 정격 전압(예: 정격 48V 기준 72V)까지 강제 충전하여, BMS가 차단하는지 확인
과방전 테스트: 팩을 0V까지 방전한 후, BMS가 충전 차단 기능을 수행하는지 확인
과전류 테스트: 정격 전류의 200% 이상 방전을 시도하여, FET이 10ms 이내에 차단되는지 확인

또한 회로 설계를 검토하여 임계값과 반응 시간을 표준 범위로 조정합니다.

주요 품질 이슈 4: 온도 센서 정확도 부족(Temperature Sensor Inaccuracy)

온도 센서가 부정확하면, BMS가 잘못된 온도 정보에 기반하여 제어를 수행하여 과열이나 과냉각이 발생합니다.

온도 센서 부정확의 원인은 센서 노화 또는 설치 오류입니다. 첫째, NTC 써미스터(NTC Thermistor)는 사용 시간에 따라 특성이 변합니다. 신규 센서의 정확도는 ±1°C이지만, 1년 사용 후 ±2°C로 저하됩니다. 둘째, 센서가 배터리 표면이 아닌 공기 중에 노출되면, 실제 배터리 온도보다 낮은 값을 측정합니다. 예를 들어 배터리가 55°C인데 공기 중 센서는 40°C를 측정하면, BMS는 충전을 계속하여 배터리가 과열됩니다. 셋째, 센서의 응답 시간(Response Time)이 느리면 급격한 온도 변화를 감지하지 못합니다.

온도 센서 부정확의 결과는 온도 제어 실패입니다.

해결 방안은 센서 정기 교정과 설치 최적화입니다. 월 1회 표준 온도 블록(Temperature Block, 0°C, 25°C, 50°C)을 사용하여 센서를 교정하고, 오차가 ±2°C를 초과하면 교체합니다. 센서를 배터리 표면에 밀착시켜 접촉 저항을 최소화합니다. 또한 응답 시간이 빠른 고성능 센서(응답 시간 <5초)로 업그레이드합니다.

주요 품질 이슈 5: KPI 미달 추적 부족(Lack of KPI Tracking)

팩 완성 공정의 성과를 추적하는 KPI가 없으면, 공정 개선이 이루어지지 않습니다.

핵심 KPI는 다음과 같습니다:

팩 합격률(Pass Rate): 목표 98% 이상, 목표 미달 시 원인 분석
초기 충전 시간(Formation Time): 목표값 ±10% 범위, 편차 추적
모듈 전압 불균형(Voltage Imbalance): 목표 0.3V 이하, 평균 추적
온도 편차(Temperature Variance): 목표 ±3°C 이내, 최대값 추적
결함 검출률(Defect Detection): 목표 95% 이상

해결 방안은 KPI 대시보드 구축입니다. 매일 오전 9시 및 오후 3시 KPI를 집계하고 보고하며, 목표 미달 시 즉시 개선 대책을 수립합니다. 월 1회 경영진 리뷰를 개최하여 KPI 추이를 공유합니다.

이 다섯 가지 주요 이슈의 철저한 IPQC 관리와 KPI 달성을 통해, 고품질 배터리 팩의 안정적 생산을 보장할 수 있습니다.



팩 완성 후의 품질 검사

팩의 초기 충전이 완료되면, 다음과 같은 최종 품질 검사를 수행합니다:

절연 저항 측정: 팩의 절연이 100MΩ 이상인지 확인
개방 전압 측정: 각 모듈의 OCV가 설계값의 95% 이상인지 확인
저항 측정: 팩의 직류 내부 저항(DC Internal Resistance)이 설계값의 110% 이하인지 확인
온도 센서 검증: 각 온도 센서가 ±2°C 정확도로 작동하는지 확인
안전 회로 검증: 과충전 보호(Overcharge Protection), 과방전 보호(Over-discharge Protection), 과전류 보호(Over-current Protection)가 올바르게 작동하는지 확인



품질이슈

배터리 팩 완성 후 품질 검사의 프로세스 IPQC 및 KPI 분석

팩 완성 후 품질 검사(Final Inspection 또는 Outgoing Inspection)는 배터리 팩이 최종적으로 고객에게 출하되기 전의 마지막 품질 게이트입니다. 이 단계의 IPQC(프로세스 내 품질 관리)와 KPI(핵심성과지표) 관리가 최종 제품 신뢰도를 결정합니다.

주요 품질 이슈 1: 샘플 검사의 신뢰도 부족(Inadequate Sample Testing Reliability)

일부 샘플만 검사하는 방식에서 검사 샘플이 전체 배치를 대표하지 못하면, 불합격 배터리가 미처 감지되지 않고 출하될 수 있습니다.

샘플 검사 부신뢰의 원인은 통계적 오류입니다. 첫째, 샘플 크기가 너무 작으면 감지율이 떨어집니다. 배치 1000개에서 불합격률 5%일 때(실제 50개 불합격), 샘플 5개만 검사하면 불합격을 감지할 확률은 약 23% 수준입니다. 즉, 77%의 확률로 불합격을 놓칩니다. 표준 ANSI Z1.4 기준으로는 배치 1000개 기준 샘플 125개(AQL 2.5%)를 권장합니다. 둘째, 샘플 추출의 편향(Bias)으로 인해 실제 배치의 특성을 반영하지 못합니다. 포장 상단의 팩만 선택하거나 외관이 좋은 팩만 선택하면, 실제 불량이 하단에 있어도 감지하지 못합니다. 셋째, 표본 크기가 충분해도 검사 항목이 너무 적으면 감지 가능성이 낮습니다. OCV만 검사하고 절연 저항은 검사하지 않으면, 절연 불량은 놓칠 수 있습니다.

샘플 검사 부신뢰의 결과는 불합격 제품 유출입니다. 불합격 팩이 고객에게 전달되면 고객 환경에서 성능 부족, 안전 위험, 또는 화재가 발생할 수 있으며, 기업의 신뢰도 저하와 리콜 비용이 발생합니다.

해결 방안은 통계적 샘플링 표준화입니다. ANSI Z1.4 또는 ISO 2859 표준을 적용하여 배치 크기별 표본 크기를 결정합니다. 배치 1000개 기준 AQL 2.5%에서 샘플 125개, 또는 더 엄격하게 AQL 1%에서 샘플 200개를 사용합니다. 샘플 추출을 완전히 무작위화하여 편향을 제거합니다(체계적 샘플링: 매 8번째 팩 추출). 검사 항목도 확대하여 OCV, 절연 저항, 내부 저항, 안전성 회로 등 최소 4개 이상 항목을 포함합니다.

주요 품질 이슈 2: 측정 장비의 부정확성(Measurement Equipment Inaccuracy)

최종 검사에 사용되는 측정 장비의 정확도가 떨어지면, 실제로는 불합격인 팩을 합격으로 판정하거나 그 반대로 합격 팩을 불합격으로 판정할 수 있습니다.

장비 부정확의 원인은 노화와 교정 부재입니다. 첫째, 신규 측정 장비의 정확도는 ±2~3%이지만, 3년 이상 사용하면 ±8~10%로 저하됩니다. 예를 들어 OCV 측정 기준이 48V이고 오차 ±10%일 때, 실제 47V인 팩이 47.2V로 측정되어 합격 판정될 수 있습니다(기준값은 48V × 95% = 45.6V이므로 합격). 둘째, 정기적 교정을 받지 않으면 오차가 누적됩니다. 국제 표준 IEC 61010에서는 측정 장비를 6개월마다 공식 교정받도록 권장합니다. 셋째, 측정 환경의 온도 변동이 크면 측정값이 변합니다. 온도 계수가 0.05% per °C인 장비에서 온도가 ±5°C 변하면 측정값에 ±0.25% 오차가 추가됩니다.

장비 부정확의 결과는 오판정(Misclassification)입니다. 불합격 팩이 합격으로 나가거나 합격 팩이 불합격으로 폐기될 수 있으며, 전자는 고객 위험, 후자는 비용 손실입니다.

해결 방안은 정기적 장비 관리입니다. 월 1회 표준 기준값(예: 표준 저항기, 표준 전압원)을 사용하여 장비 정확도를 검증하고, 오차가 ±5%를 초과하면 공식 교정을 의뢰합니다. 분기별로 공인 교정 기관에서 정식 교정을 받으며, 교정 성적서를 보관합니다. 또한 측정 환경의 온도를 ±2°C 범위로 제어합니다.

주요 품질 이슈 3: 검사 기준의 모호함(Ambiguous Acceptance Criteria)

합격과 불합격의 기준이 명확하지 않거나 검사자마다 다르게 적용되면, 일관되지 않은 검사 결과가 도출됩니다.

기준 모호의 원인은 표준화 부재입니다. 첫째, 검사 기준이 정성적으로 표현되면 검사자의 주관이 개입됩니다. 예를 들어 "팩이 정상이어야 한다"는 기준은 애매하지만, "OCV 48V ±2V, 절연 저항 100MΩ 이상"은 명확합니다. 둘째, 기준이 시간에 따라 변하면 초기 검사와 후기 검사의 기준이 달라집니다. 고객 클레임으로 기준을 강화했다면, 이전에 합격한 팩도 재평가해야 할 수 있습니다. 셋째, 검사 항목이 명확하지 않으면 검사자마다 다르게 수행합니다.

기준 모호의 결과는 검사 일관성 부족입니다.

해결 방안은 명확한 검사 기준 정의입니다. 기술 규격서(Technical Specification)에 모든 검사 항목과 합격/불합격 기준을 수치로 명시합니다:

OCV: 설계값의 95% 이상 (예: 48V 기준 45.6V 이상)
절연 저항: 100MΩ 이상
내부 저항: 설계값의 110% 이하 (예: 설계값 50mΩ 기준 55mΩ 이하)
모듈 전압 불균형: 0.5V 이내

또한 기준 변경 시 변경 관리(Change Control) 절차를 따르고, 모든 검사자가 동일하게 적용하도록 교육합니다.

주요 품질 이슈 4: 검사 항목의 불완전(Incomplete Test Coverage)

최종 검사에서 모든 필수 항목을 검사하지 않으면, 특정 유형의 불합격을 감지하지 못합니다.

항목 불완전의 원인은 시간 또는 비용 제약입니다. 첫째, 시간 압박으로 인해 빠른 검사만 수행합니다. 예를 들어 OCV와 저항만 측정하고, 극한 환경 테스트는 생략합니다. 둘째, 검사 장비 부족으로 모든 항목을 검사할 수 없습니다. 극한 환경 테스트 챔버가 없으면 고온/저온 성능을 검증할 수 없습니다. 셋째, 검사 절차가 명확하지 않으면 어떤 항목을 검사해야 하는지 불명확합니다.

항목 불완전의 결과는 특정 결함의 미감지입니다. 극한 환경 테스트를 생략하면 고온에서 과열되는 팩을 감지할 수 없고, 안전 회로 테스트를 생략하면 과충전 보호 실패를 감지할 수 없습니다.

해결 방안은 포괄적 검사 항목 정의와 장비 확보입니다. 최소 검사 항목을 정의합니다:

필수 항목(100% 검사): 절연 저항, OCV, 내부 저항, 라벨 검사
우선순위 1(샘플 10%): 용량 검증, 극한 환경 성능
우선순위 2(샘플 2%): 안전성 테스트(과충전, 과방전, 과전류)

또한 극한 환경 테스트 챔버와 안전성 테스트 장비를 확보합니다.

주요 품질 이슈 5: KPI 미달 추적 부족(Lack of KPI Tracking and Monitoring)

최종 검사 공정의 성과를 수치화하고 추적하는 KPI가 없으면, 공정 개선이 이루어지지 않습니다.

KPI 미달의 원인은 체계적 관리 부재입니다. 핵심 KPI는 다음과 같습니다:

팩 합격률(Pass Rate): 목표 99% 이상, 일일 기록
검사 정확도(Accuracy): 목표 95% 이상, 월간 평가
불합격 원인 분포(Defect Distribution): 상위 5개 결함 추적
재작업률(Rework Rate): 목표 0.5% 이하, 월간 추적
검사 소요 시간(Inspection Time): 표준값 ±10% 범위, 일일 모니터링
측정 장비 정확도(Equipment Accuracy): 목표 ±3% 이내, 월간 검증
샘플 검사 신뢰도(Sample Reliability): 목표 99% 이상, 분기별 평가

KPI 미달의 결과는 지속적 개선 부재입니다.

해결 방안은 KPI 대시보드 구축입니다. 매일 오전 9시 및 오후 3시 KPI를 집계하고 보고하며, 목표 미달 시 즉시 원인 분석(RCA, Root Cause Analysis)을 수행합니다. 월 1회 경영진 리뷰 회의에서 KPI 추이를 공유하고 개선 대책을 수립합니다. 또한 일일 KPI를 시각화하여 현장에 게시하고, 직원들이 공정 개선에 참여하도록 독려합니다.

이 다섯 가지 주요 이슈의 철저한 IPQC 관리와 KPI 달성을 통해, 최종 검사의 신뢰성을 보장하고 고품질 배터리 팩의 안정적 출하를 확보할 수 있습니다.

팩의 안전성과 신뢰성 보증

완성된 배터리 팩은 다음과 같은 기준을 충족해야 합니다:

기계적 안전성: 전개 테스트(Drop Test)에서 0.5m 높이에서의 낙하를 견디어야 합니다.
열적 안전성: 과충전, 과방전, 과전류 상황에서 온도가 80°C를 초과하지 않아야 합니다.
전기적 안전성: 절연 저항이 100MΩ 이상 유지되어야 합니다.
성능 안정성: 처음 1000번의 충방전 사이클 후 용량이 설계값의 90% 이상 유지되어야 합니다.

배터리 모듈 제조의 핵심 요소 종합

배터리 모듈 제조는 단순한 조립 작업이 아니라, 정밀한 공학, 화학적 이해, 그리고 엄격한 품질 관리의 집합입니다. 셀 준비 단계의 플라즈마 처리부터 시작하여, 절연 테이프 부착, 셀 적층, 레이저 용접, 모듈 조립, 그리고 최종 팩 완성에 이르기까지 각 단계는 서로 영향을 미칩니다.

특히 다음 요소들이 모듈의 성공적인 제조를 보장합니다:

완벽한 절연: 모듈 내 단락 회로를 방지하여 안전성을 보증합니다.
정확한 연결: 레이저 용접을 통한 신뢰할 수 있는 전기적 연결입니다.
효율적인 열 관리: 각 단계에서의 표면 처리와 접착제 선택이 열 방산을 촉진합니다.
정밀한 품질 검사: 절연 저항, 전압 균형, 저항 측정을 통한 지속적인 검증입니다.



품질이슈

배터리 팩의 안전성과 신뢰성 보증의 프로세스 IPQC 및 KPI 분석

팩의 안전성(Safety)과 신뢰성(Reliability) 보증은 배터리 팩이 정상 사용 환경뿐 아니라 극한 환경과 비정상 조건에서도 안전하게 작동하고 예상 수명을 유지해야 함을 의미합니다. IPQC(프로세스 내 품질 관리)를 통한 지속적 검증과 KPI(핵심성과지표)의 엄격한 관리가 필수적입니다.

주요 품질 이슈 1: 극한 환경 성능 변동(Extreme Environment Performance Variance)

배터리 팩은 -10°C부터 55°C까지의 온도 범위에서 안정적으로 작동해야 합니다. 그러나 제조 편차로 인해 일부 팩은 고온이나 저온에서 성능이 급격히 저하됩니다.

극한 환경 성능 변동의 원인은 내부 저항 편차입니다. 첫째, 각 모듈의 내부 저항이 다르면 극한 온도에서 성능 저하 정도가 다릅니다. 내부 저항 50mΩ 팩은 고온(55°C)에서 저항이 40mΩ으로 감소하여 성능이 향상되지만, 내부 저항 80mΩ 팩은 같은 조건에서 충분히 감소하지 않아 성능이 저하됩니다. 극한 환경에서 도출 전력(Output Power)은 V² ÷ R로 계산되므로, 저항 편차가 전력에 직접 영향을 미칩니다. 둘째, 극판의 품질 편차로 인해 온도 계수(Temperature Coefficient)가 다릅니다. 저온(-10°C)에서 이온 전도성(Ionic Conductivity)이 급격히 떨어지는데, 극판 표면 불순물이 많으면 이 현상이 가속화됩니다. 셋째, 전해액의 성분 편차로 인해 저온 성능이 달라집니다. 전해액 농도가 낮으면 저온에서 점도(Viscosity)가 높아져 성능이 저하됩니다.

극한 환경 성능 변동의 결과는 성능 불일치입니다. 일부 팩은 저온 환경에서 정격 전류의 50% 이하로만 방전되는 반면, 다른 팩은 80% 이상을 유지합니다. 고객이 같은 모델의 팩을 사용했을 때 성능 차이를 경험하면 제품 신뢰도가 저하됩니다.

해결 방안은 내부 저항 기반 분류와 극한 환경 검증입니다. 각 팩의 내부 저항을 측정하여 ±10% 범위로 분류(Binning)합니다. 저항이 50mΩ인 팩은 "A 등급", 50~60mΩ은 "B 등급"으로 분류하고, 같은 등급의 팩끼리만 번들로 판매합니다. 또한 월 1회 극한 환경 테스트를 수행하여 -10°C, 55°C 환경에서 성능 유지율을 확인합니다. 성능 유지율 90% 이상을 확인한 팩만 출하합니다.

주요 품질 이슈 2: 안전 회로의 신뢰성 저하(Degradation of Safety Circuit Reliability)

BMS의 과충전 보호(Overcharge Protection), 과방전 보호(Over-discharge Protection), 과전류 보호(Over-current Protection) 회로가 반복 작동 후 신뢰성이 저하될 수 있습니다.

안전 회로 신뢰성 저하의 원인은 부품 피로(Component Fatigue)입니다. 첫째, FET(Field Effect Transistor) 스위치는 반복 온·오프(On/Off)로 인한 전기적 스트레스를 받습니다. 표준 FET의 수명은 약 1000만 사이클인데, 높은 온도 환경에서 사용되면 수명이 감소합니다. 온도가 25°C에서 85°C로 올라가면 반도체 신뢰성이 아레니우스 모델(Arrhenius Model)에 따라 지수함수적으로 감소합니다. 활성화 에너지(Activation Energy) 0.5eV 기준으로 계산하면, 60°C 상승 시 신뢰성이 약 50% 감소합니다. 둘째, 커패시터(Capacitor)는 충전과 방전을 반복하면서 유전체(Dielectric)가 열화됩니다. 커패시터의 수명은 온도와 리플 전류(Ripple Current)에 의존합니다. 둘째, 연결 부위의 솔더 조인트(Solder Joint)는 온도 사이클(Thermal Cycling)로 인해 미세 균열이 발생할 수 있습니다.

안전 회로 신뢰성 저하의 결과는 보호 기능 상실입니다. 과충전 보호 회로가 고장 나면 팩이 과충전되어 내부 압력이 상승하고 가스가 방출됩니다. 최악의 경우 화재가 발생할 수 있습니다.

해결 방안은 정기적 안전 회로 테스트와 부품 관리입니다. 분기별로 모든 안전 회로 기능을 테스트합니다:

과충전 테스트: 정격 전압의 150%까지 강제 충전하여 BMS가 차단하는지 확인
과방전 테스트: 0V까지 방전 후 충전 차단 기능 확인
과전류 테스트: 정격 전류의 300% 방전 시 FET 차단 시간이 10ms 이내인지 확인

또한 사이클 테스트 후 부품의 성능을 측정하여, 변화 추세를 추적합니다. 예를 들어 FET의 온저항(On-resistance)을 매월 측정하여, 초기값 대비 증가율이 20% 이상이면 부품을 교체합니다.

주요 품질 이슈 3: 자가방전률 증가(Increase in Self-discharge Rate)

배터리 팩이 장시간 보관될 때 자가방전(Self-discharge)이 과도하면, 보관 중 용량이 과도하게 감소합니다.

자가방전률 증가의 원인은 내부 누설 경로입니다. 첫째, 극판 표면의 불순물이나 미세 손상으로 인해 누설 전류(Leakage Current)가 발생합니다. 예를 들어 극판에 금속 입자가 부착되면 양극과 음극 사이의 단락 경로를 형성하여 누설 전류가 mA 단위로 흐를 수 있습니다. 둘째, 분리막(Separator)의 미세 손상으로 극판이 부분적으로 단락될 수 있습니다. 셋째, SEI(Solid Electrolyte Interphase) 층의 성능 저하로 인해 역반응(Back reaction)이 증가하여 자가방전이 가속화됩니다.

자가방전률 증가의 결과는 보관 중 용량 손실입니다. 표준 자가방전률은 월 1% 이하인데, 미세 단락이 있으면 월 5~10%까지 증가할 수 있습니다. 팩을 3개월 보관하면 초기 용량의 85~97%만 유지됩니다.

해결 방안은 청정도 관리와 자가방전률 모니터링입니다. 청정도를 강화하여 극판 표면의 오염을 최소화합니다. 또한 월 1회 보관 팩의 자가방전률을 측정합니다. 측정 방법은 충전 직후 개방 전압(OCV)을 기록한 후, 1개월 보관 후 OCV를 재측정하여 전압 강하로부터 자가방전률을 계산합니다. 자가방전률이 2% 이상이면 원인을 규명하고 불합격 팩은 격리합니다.

주요 품질 이슈 4: 사이클 수명 목표 미달(Cycle Life Target Underperformance)

배터리 팩은 1000~3000 사이클을 견디며 용량이 설계값의 80% 이상 유지되어야 합니다(또는 조건에 따라 90% 이상). 그러나 제조 편차로 인해 일부 팩은 사이클 수명이 목표보다 단축됩니다.

사이클 수명 미달의 원인은 극판 품질 편차입니다. 첫째, 극판에 미세한 균열이나 결함이 있으면 사이클 수명이 단축됩니다. 극판 내부의 균열은 활물질의 분리(Pulverization)를 가속화하여 용량 손실을 초래합니다. 둘째, 전해액의 성분 편차로 인해 SEI 층의 안정성이 다릅니다. 전해액 농도가 낮으면 SEI 층의 성능이 떨어져 사이클 반응이 반복될 때마다 SEI가 재형성되고, 이로 인해 리튬이 비활성화되어 용량이 감소합니다. 셋째, 제조 과정에서의 습도 노출로 인해 수분이 극판에 포함되면, 사이클 중 수분이 화학 반응을 촉진하여 분해 반응이 가속화됩니다.

사이클 수명 미달의 결과는 조기 수명 종료입니다. 전기자동차 배터리가 1000 사이클만 견디면 기대 수명 500,000km에 못 미칩니다.

해결 방안은 사이클 수명 테스트와 제조 공정 개선입니다. 분기별로 표준 샘플(각 배치당 3~5개 팩)의 사이클 수명을 테스트합니다. 테스트 조건은 상온(25°C), 정격 전류로 완전 충방전을 반복합니다. 1000 사이클 후 용량이 설계값의 90% 이상임을 확인하고, 미달이면 원인을 규명합니다. 또한 극판 품질을 강화하고, 전해액 성분을 표준화하며, 청정도 관리를 강화합니다.

주요 품질 이슈 5: KPI 관리 부재(Lack of KPI Monitoring for Safety and Reliability)

안전성과 신뢰성의 성과를 수치화하고 추적하는 KPI가 없으면, 지속적 개선이 이루어지지 않습니다.

핵심 KPI는 다음과 같습니다:

안전성 테스트 합격률: 목표 100%(불합격 없음), 월간 기록
극한 환경 성능 유지율: 목표 90% 이상, 분기별 측정
사이클 수명 목표 달성률: 목표 95% 이상, 분기별 평가
자가방전률: 목표 월 1% 이하, 월간 모니터링
결함 추적 폐쇄율: 목표 100%, 월간 관리
신뢰성 데이터 수집률: 목표 99% 이상, 실시간 모니터링
품질 개선 제안 실행률: 목표 90% 이상, 월간 평가

해결 방안은 통합 KPI 대시보드 구축입니다. 모든 안전성 및 신뢰성 KPI를 실시간으로 추적하는 시스템을 구축합니다. 매월 KPI 리뷰 회의를 개최하여 경영진과 공유하고, 목표 미달 시 즉시 개선 대책을 수립합니다. 또한 현장에 KPI 게시판을 설치하여 직원들의 참여를 독려합니다.

이 다섯 가지 주요 이슈의 철저한 관리를 통해, 배터리 팩의 안전성과 신뢰성을 종합적으로 보증할 수 있습니다.

배터리 팩 조립의 체결 토크 풀림(Fastener Loosening) 품질 관리 분석

체결 토크 풀림(Fastener Loosening)은 배터리 팩 조립 후 운송, 보관, 사용 중에 발생하는 심각한 품질 문제입니다. 처음에 정확하게 조임한 나사나 볼트가 시간 경과, 진동, 온도 변화에 의해 느슨해지면서 팩의 구조적 안정성이 저하되고, 내부 접촉 불량, 누수, 과열 등의 연쇄 문제가 발생합니다.

주요 품질 이슈 1: 마이크로슬립(Microslip) 유발 풀림

마이크로슬립(Microslip)은 진동 환경에서 나사 표면의 접촉 면 사이에서 발생하는 미세한 미끄럼 현상입니다. 반복적 미끄럼이 누적되면 결국 나사가 풀립니다.

마이크로슬립 풀림의 원인은 반복 진동입니다. 첫째, 자동차나 운송 환경에서의 진동이 팩의 나사에 반복적 전단력(Shear Force)을 가합니다. 자동차의 일반적 진동 범위는 5~20Hz이며, 특정 도로 조건에서는 50Hz 이상이 될 수 있습니다. 이러한 진동이 나사에 가해지면, 나사 표면과 피치(Pitch)면 사이에서 마찰력(Friction Force)과 구동력(Driving Force)의 불균형으로 인해 미세한 슬립이 발생합니다. 둘째, 초기 토크(Initial Torque)가 설계값보다 낮으면 마이크로슬립이 더 쉽게 발생합니다. 예를 들어 표준 토크가 3 N·m인데 2 N·m으로 조임하면, 접촉 압력이 33% 낮아져 마찰력이 급감합니다. 셋째, 나사산의 표면 거칠기(Surface Roughness)가 크면 미끄럼 시작점이 낮아집니다.

마이크로슬립 풀림의 결과는 점진적 토크 손실입니다. 초기에는 눈에 띄지 않지만, 1주일 후 토크가 80%로 저하되고, 1개월 후 70% 이하로 떨어질 수 있습니다. 팩 커버의 나사 토크가 설계값 3 N·m에서 1.5 N·m으로 떨어지면, 가스켓 압축률이 20%에서 10% 이하로 감소하여 방수 성능이 미달됩니다.

해결 방안은 나사 풀림 방지 기술입니다. 첫째, 나사 접합면에 스레드 로킹 에이전트(Thread Locking Agent, 예: Loctite 243)를 도포합니다. 이는 나사산 사이의 공극을 채워 마이크로슬립을 방지합니다. 사용 후 제거 가능한 중강도(Medium Strength) 제품을 사용하여 유지보수성을 확보합니다. 둘째, 스프링 와셔(Spring Washer) 또는 더블 와셔(Double Washer)를 사용하여 접촉 압력을 일정하게 유지합니다. 스프링 와셔는 진동으로 인한 압력 변화를 흡수하여 마이크로슬립을 감소시킵니다. 셋째, 토크 제어 기계의 정확도를 강화합니다. 나사를 조임할 때 정확히 설계값 ±10% 범위(예: 3 N·m ±0.3 N·m)를 유지하도록 자동 토크 제어 기계를 사용합니다.

주요 품질 이슈 2: 응력 이완(Stress Relaxation) 유발 풀림

응력 이완(Stress Relaxation)은 시간 경과에 따라 나사의 응력이 감소하고 클래핑 포스(Clamping Force)가 저하되는 현상입니다.

응력 이완의 원인은 재료의 점탄성(Viscoelasticity)입니다. 첫째, 팩의 베이스나 커버가 플라스틱 재질인 경우, 시간 경과에 따라 응력이 완화됩니다. 예를 들어 초기 클래핑 포스 500N에서 1주일 후 450N, 1개월 후 400N으로 감소할 수 있습니다. 이는 플라스틱의 분자 구조가 응력 상태에서 재배열되면서 일어나는 현상입니다. 둘째, 나사 아래 가스켓(Gasket)이 있으면 응력 이완이 더욱 빨라집니다. 가스켓의 탄성 복원력(Elastic Recovery)이 100% 미만이기 때문에, 시간이 지날수록 가스켓의 압축 상태가 완화되면서 나사의 클래핑 포스도 감소합니다. 셋째, 온도 변화가 응력 이완을 가속화합니다. 온도가 높을수록(55°C) 분자 운동이 활발해져 응력 이완 속도가 빨라집니다.

응력 이완의 결과는 나사 풀림입니다. 클래핑 포스가 설계값의 80% 이하로 떨어지면, 가스켓 압축이 불충분하여 방수 성능이 저하됩니다.

해결 방안은 나사 재설계와 정기적 재조임입니다. 첫째, 나사의 피치각(Pitch Angle)을 증가시켜 자체 고정력(Self-locking)을 강화합니다. 피치각이 크면 응력 이완 시에도 나사가 쉽게 풀리지 않습니다. 둘째, 베이스 재질을 강화하여 응력 이완을 감소시킵니다. 플라스틱 대신 알루미늄이나 복합재 사용을 고려합니다. 셋째, 정기적 재조임(Re-torquing) 절차를 추가합니다. 조립 직후, 1주일 후, 1개월 후 토크를 재측정하고, 기준값 이하이면 재조임합니다.

주요 품질 이슈 3: 나선각 효과(Helical Thread Effect) 유발 풀림

나선각 효과(Helical Thread Effect)는 나사의 기하학적 특성으로 인해 축 방향 진동이 회전 풀림으로 변환되는 현상입니다.

나선각 효과의 원인은 나사산의 각도입니다. 첫째, 나사산의 피치각이 작으면(일반 나사는 약 2~5°), 축 방향 진동이 작은 회전력(Torque)으로 변환됩니다. 예를 들어 축 방향 진동이 2mm인 경우, 나선각 3°인 나사에서는 약 0.1° 회전에 해당합니다. 이것이 반복되면 누적 회전이 발생하여 나사가 풀립니다. 둘째, 진동 방향이 축 방향(Axial Direction)일 때 이 효과가 강합니다. 자동차의 종 방향 진동(Longitudinal Vibration)이 팩의 축 방향 진동과 일치하면 풀림이 가속화됩니다. 셋째, 마찰계수(Coefficient of Friction)가 낮으면 나선각 효과가 더 크게 작용합니다. 표준 강철 나사와 플라스틱 베이스의 마찰계수는 0.3~0.5 정도인데, 이 범위에서는 나선각 효과에 의한 풀림이 상대적으로 크게 나타납니다.

나선각 효과의 결과는 회전 풀림(Rotational Loosening)입니다. 진동이 반복되면 나사가 서서히 반시계 방향으로 회전하여 풀려갑니다.

해결 방안은 풀림 방지 와셔와 고주파 진동 제어입니다. 첫째, 노드 락 와셔(Nord Lock Washer) 또는 카운터 택 와셔(Counter Tack Washer)를 사용합니다. 이들은 마찰을 증가시켜 나선각 효과로 인한 회전을 방지합니다. 둘째, 팩 조립 구조를 개선하여 축 방향 진동을 감소시킵니다. 예를 들어 진동 완충재(Vibration Damper)를 팩과 차체 사이에 설치하여 진동 전달을 감소시킵니다. 셋째, 마찰계수를 증가시키기 위해 나사산에 특수 코팅(예: 고마찰 코팅)을 적용합니다.

주요 품질 이슈 4: 조립 공차 누적(Tolerance Stack-up) 유발 풀림

팩의 여러 부품들의 공차(Tolerance)가 누적되면, 나사의 클래핑 포스가 설계값보다 크게 변할 수 있습니다.

공차 누적의 원인은 설계 공차입니다. 첫째, 팩 커버의 두께 공차가 ±0.5mm인 경우, 가스켓 압축 깊이도 ±0.5mm 변합니다. 설계 압축 깊이가 1mm인데 공차로 인해 0.5~1.5mm까지 변하면, 클래핑 포스가 설계값의 50%에서 150%까지 변할 수 있습니다. 낮은 클래핑 포스는 풀림 위험을 증가시킵니다. 둘째, 나사 구멍의 위치 공차와 나사의 경사도(Skew) 공차가 누적되면, 나사의 클래핑 포스가 비균등해집니다. 한쪽 나사는 충분히 조임되지 않을 수 있습니다.

공차 누적의 결과는 불균형 클래핑입니다.

해결 방안은 공차 최적화와 실사 검증입니다. 첫째, 공차 설계 시 누적 공차(Stack-up Tolerance)를 명시적으로 계산합니다. 최악의 경우(Worst Case)와 통계적 경우(Statistical Case)를 모두 고려하여 공차를 설정합니다. 둘째, 팩 커버와 베이스의 주요 부분은 공차 ±0.2mm 이내로 엄격하게 관리합니다. 셋째, 조립 후 모든 나사의 토크를 측정하여 균형을 확인하고, 편차가 ±0.5 N·m을 초과하면 원인을 규명합니다.

주요 품질 이슈 5: 정기적 토크 검증 부재(Lack of Periodic Torque Verification)

조립 직후 토크를 측정하지만, 시간 경과 후 토크 변화를 추적하지 않으면 풀림을 조기에 감지할 수 없습니다.

정기적 검증 부재의 원인은 체계적 관리 부족입니다. 첫째, 최종 제품 검사(Final Inspection) 단계에서 토크를 측정하지만, 출하 후 팩의 토크는 추적하지 않습니다. 둘째, 제조 환경에서는 정기적 토크 측정을 수행하지 않습니다. 셋째, 토크 검증 기준이 명확하지 않아, 어느 정도의 토크 손실이 허용되는지 불명확합니다.

정기적 검증 부재의 결과는 풀림의 조기 발견 불가입니다.

해결 방안은 토크 모니터링 프로그램 구축입니다. 첫째, 초기 토크 기준값을 정의합니다. 팩 커버 나사 토크: 3 N·m ±0.3 N·m. 둘째, 정기적 토크 검사 절차를 수립합니다:

조립 직후: 모든 나사의 토크 측정
1주일 후: 샘플 10개의 토크 재측정
1개월 후: 샘플 5개의 토크 재측정
진동 테스트 후: 모든 나사의 토크 재측정

셋째, 토크 유지율(Torque Retention Rate) 기준을 정의합니다:

1주일 후: 85% 이상 유지
1개월 후: 80% 이상 유지
진동 테스트 후: 75% 이상 유지

넷째, 기준 미달이면 즉시 원인을 규명하고 개선 대책을 수립합니다. 예를 들어 토크 유지율이 70%라면, 스레드 로킹 에이전트 추가, 스프링 와셔 적용, 또는 공차 조정 등의 개선이 필요합니다.

이 다섯 가지 주요 이슈의 철저한 관리를 통해, 배터리 팩의 구조적 안정성과 신뢰성을 장기적으로 보증할 수 있습니다.





완벽한 가이드를 작성했습니다! 배터리 제조의 핵심 품질 관리 시스템에 대한 종합 자료입니다.

주요 내용:

📋 4가지 품질 관리 시스템의 정의

IQC (입수 검사)

• 공급업체 부품 납입 시 첫 검사
• 예: 극판 1000개 배치 중 표본 125개 검사 → 불합격 2개 발견

IPQC (공정 내 품질 관리)

• 제조 중 실시간 모니터링
• 예: 레이저 용접 중 전력 960W 감소 감지 → 즉시 공정 중단

OQC (출하 검사)

• 최종 제품의 마지막 검증
• 예: 완성된 팩 1000개 중 표본 125개 검사 → 절연 저항, OCV, 안전성 확인

KPI (핵심성과지표)

• 공정 성과를 수치로 측정
• 예: 합격률 99%, 결함률 1% 이하, 클레임율 0.1% 이하 등

🎯 12개의 주요 KPI 상세 설명

1. 합격률: 99% 이상
2. 결함률: 1% 이하
3. 재작업률: 0.5% 이하
4. 공정 능력: Cpk 1.33 이상
5. 설비 가동률: 98% 이상
6. 고객 클레임율: 0.1% 이하
7. 반품률: 0.05% 이하
8. 평균 수리 시간(MTTR): 2시간 이내
9. 순환 시간: ±10% 범위
10. 품질 비용: 생산 비용의 3% 이하
11. 안전 테스트 합격률: 100%
12. 극한 환경 성능: 90% 이상 유지

📊 KPI 대시보드 예시

실제 운영되는 월간 KPI 현황판과 개선 조치 사항도 포함했습니다.

SQE님의 배터리 모듈/팩 제조 경험을 바탕으로 가장 실무적이고 구체적인 예시들로 구성했습니다. 필요하시면 추가 설명이나 특정 KPI의 심화 내용을 요청하시길 바랍니다!



이러한 모든 요소들의 완벽한 조화를 통해서만 신뢰할 수 있는 배터리 모듈이 탄생하며, 최종적으로 전기자동차, 에너지저장장치, 그리고 각종 전자기기에 안전하고 효율적인 전력을 공급할 수 있게 되는 것입니다.

앞으로 배터리 산업이 계속해서 발전하면서, 이러한 제조 공정도 더욱 자동화되고 정교해질 것으로 예상됩니다. 인공지능 기술과 실시간 모니터링 시스템이 도입되어 품질 관리의 정확성과 효율성이 대폭 향상될 것이며, 생산 비용도 함께 감소할 것입니다. 그러나 기본적인 원리, 즉 안전성과 신뢰성을 최우선으로 하는 품질 철학은 변하지 않을 것입니다.

배터리 모듈 제조에 관심 있는 분들이 이 글을 통해 산업의 복잡성과 정교함을 이해하고, 향후 기술 발전에 대한 기대감을 가지길 바랍니다. 배터리는 단순한 부품이 아니라, 우리의 지속 가능한 미래를 위한 핵심 기술이기 때문입니다.



요약

정리해주신 블로그 내용은 정말 훌륭하지만, 면접관이 **"실무 관리자"**라는 점, 그리고 특히 IQC/IPQC/OQC/KPI/용접에 관심이 많다는 점을 고려하면 **전략적인 "다이어트"**가 필요합니다.

면접의 입맛에 맞춰, 방대한 내용을 **"품질 관리 프레임워크(QC Framework)"**로 재구성해 드립니다. 면접장에서는 이 표와 키워드만 기억하세요.

---

1. 전체 품질 관리 프레임워크 (The Big Picture)

 "품질 관리 어떻게 할 거냐?"고 물으면 무조건 이 3단계(IQC → IPQC → OQC) 흐름으로 대답하십시오.

단계	용어	풀이	핵심 관리 항목 (셀 제조 기준)
1단계	IQC	수입 검사 (Incoming QC)	"원자재의 무결성" (이물질, 수분, 포일 상태)
2단계	IPQC	공정 검사 (In-Process QC)	"공정 변수 통제" (코팅 두께, 용접 강도, 버 크기)
3단계	OQC	출하 검사 (Outgoing QC)	"잠재 불량 색출" (OCV, 치수, 외관)

---

2. 단계별 핵심 답변 포인트 (Cheat Sheet)

면접관 좋아하는 Laser Welding을 중심으로 살을 붙였습니다.

① IQC (수입 검사): "쓰레기가 들어가면 쓰레기가 나옵니다 (GIGO)"

• 핵심: 원자재(Raw Material) 단계에서 리스크 차단.
• 면접 멘트:
• "IQC의 핵심은 **이물(Particle)**과 **수분(Moisture)**입니다.
• 양극재/음극재 파우더에 철(Fe) 성분이 없는지 자력 선별기(Magnetic Separator) 통과 기록을 확인하고, 알루미늄/구리 포일의 인장 강도가 스펙을 만족하는지 성적서(COA)를 검증하겠습니다."

② IPQC (공정 검사) & 레이저 용접 (Focus Area)

• 일반 공정: 코팅 두께(Loading Level)와 슬리팅 후 버(Burr) 관리가 생명.
• ★ 레이저 용접 (Laser Welding) - 면접관 집중 공략:
• 셀 제조에서 용접은 탭(Tab) 용접과 캔(Can) 밀봉에 쓰입니다.
• 면접 멘트 (필살기):
• "레이저 용접 품질은 **파괴 검사(Destructive Test)**와 비파괴 모니터링을 병행해야 합니다.
  1. 용접 모니터링: 실시간으로 레이저의 **출력(Power)**과 **파형(Waveform)**을 감시해서, 튀는 값이 있으면 라인을 세우겠습니다(Interlock).
  2. 스패터(Spatter/용접똥): 용접 시 튀는 금속 입자가 내부 쇼트의 주범입니다. 집진기(Dust Collector) 성능과 보호 가스(Shield gas) 유량을 IPQC의 핵심 체크포인트로 삼겠습니다.
  3. 용접 강도: 주기적으로 샘플을 뽑아 탭이 뜯어지는지 **인장 테스트(Pull Test)**를 하여 Cpk를 관리하겠습니다."

③ OQC (출하 검사): "고객에게 가는 마지막 관문"

• 핵심: 데이터 스크리닝(Data Screening). 눈에 안 보이는 불량 잡기.
• 면접 멘트:
• "OQC에서는 단순 외관 검사뿐만 아니라 통계적 선별이 중요합니다.
• 화성(Formation) 공정 후의 OCV(전압)와 IR(저항) 데이터를 전수 분석하여, 스펙 내에 있더라도 **분포(Distribution)에서 벗어난 이상치(Outlier)**는 잠재적 불량으로 간주해 출하 금지(Hold) 시키겠습니다."

---

3. KPI (핵심 성과 지표) - 면접관 좋아하는 숫자들

"품질을 어떻게 측정할 거냐?"라고 물으면 아래 3가지 지표를 제시하세요.

1. Yield Rate (수율):
   • "단순히 몇 개 만들었냐가 아니라, First Pass Yield (직행율), 즉 한 번에 불량 없이 통과한 비율을 보겠습니다. 재작업(Rework)이 많으면 품질이 불안정하다는 뜻입니다."
2. Cpk (공정 능력 지수):
   • "주요 치수와 용접 강도 데이터의 Cpk가 1.33 이상 (또는 1.67) 유지되는지 보겠습니다. 1.0 이하라면 공정이 통제 불능 상태이므로 라인을 멈춰야 합니다."
3. DPPM (Defective Parts Per Million):
   • "고객에게 전달되는 불량률을 0으로 만드는 것이 목표지만, 관리 지표로는 **공정 내 불량률(Internal DPPM)**을 추적하여 개선 추세를 확인하겠습니다."

---

4. 요약: 면접장에서 쓸 "한 장표"

면접관 앞에서 머릿속에 이 그림을 그리세요.

• IQC: 들어올 때 이물질/수분 잡았나?
• IPQC: 만들 때 용접 파형 흔들리지 않았나? **버(Burr)**는 없나?
• OQC: 나갈 때 전압(OCV) 이상한 놈 없나?
• KPI: 그래서 Cpk는 1.33 넘나?

이 구조로 답변하시면, 모듈/팩은 아직 몰라도 "셀 품질 관리의 맥(Context)"을 정확히 짚은 것입니다. 아주 훌륭한 접근입니다.



모듈/팩(Module/Pack) 공정은 셀(Cell) 제조와 달리 **'화학(Chemistry)'보다는 '기계 조립(Assembly)'**에 가깝습니다.

면접관(산업공학/기계 배경)에게는 이 영역이 **"진짜 본진"**입니다. 따라서 질문은 훨씬 **구체적이고 현실적(Practical)**일 것입니다.

특히 **용접(Welding), 열 관리(Thermal), 그리고 전기적 안전(Safety)**에 대한 질문이 집중될 것입니다.

---

1. 조립 및 연결 (Assembly & Interconnects) - "면접관의 최애 주제"

Q1. (버스바 용접 품질) "모듈 제조 시 수십 개의 셀을 버스바(Busbar)에 레이저 용접합니다. 만약 용접이 제대로 안 되면(Cold weld), 나중에 필드에서 어떤 문제가 생기며, 이를 양산 라인에서 어떻게 잡아내겠습니까?"

• 의도: 용접 불량 -> 저항 증가 -> 발열 -> 화재로 이어지는 메커니즘을 아는가?
• 답변 키워드: Contact Resistance (접촉 저항), Process Monitoring.
• 모범 답안:
• "용접 불량은 접촉 저항을 높여 **국부 발열(Hotspot)**을 일으키고 화재로 이어집니다. 전수 파괴 검사가 불가능하므로, 1차적으로 **실시간 레이저 모니터링(파형 감시)**을 적용하고, 2차적으로 조립 후 AC/DC 저항 측정을 통해 저항값이 튀는 모듈을 전수 선별(Screening)해야 합니다."

Q2. (셀 간 편차 관리) "수천 개의 셀을 팩으로 조립할 때, 셀 간의 용량이나 전압 편차(Mismatch)가 있으면 왜 위험합니까? 이를 공정에서 어떻게 방지합니까?"

• 의도: **Cell Sorting (셀 등급 분류)**의 중요성. '가장 약한 놈이 전체 수명을 결정한다'는 원리.
• 답변 키워드: Cell Grading (등급 분류), Capacity Matching.
• 모범 답안:
• "직렬연결에서 용량이 가장 낮은 셀이 전체 팩의 수명을 결정(Weakest Link)합니다. 또한 편차는 특정 셀의 과충전/과방전을 유발합니다. 투입 전 Cell Grading(등급 분류) 공정을 통해 전압(OCV)과 용량(Capacity)이 비슷한 셀끼리만 묶어서(Matching) 모듈을 조립하도록 시스템으로 강제(Interlock)해야 합니다."

---

2. 열 관리 및 기구 설계 (Thermal & Mechanical)

Q3. (TIM 도포 관리) "배터리 열을 식히기 위해 바르는 TIM(Thermal Interface Material / 방열 본드) 공정에서 기포(Void)가 생기거나 도포량이 부족하면 어떻게 됩니까? 이를 어떻게 검사하겠습니까?"

• 의도: 배터리 쿨링 시스템의 중요성. 기포는 단열재 역할을 하여 배터리를 태워 먹음.
• 답변 키워드: Void(기포), Vision Inspection, 무게 측정.
• 모범 답안:
• "TIM에 기포(Void)가 있으면 열 전달이 안 되어 해당 셀만 과열됩니다. 도포 직후 Vision 카메라로 끊김을 검사하고, **정밀 저울(Weight check)**로 도포량을 전수 체크해야 합니다. 또한 주기적으로 샘플을 압착하여 퍼짐성(Coverage)을 확인하겠습니다."

Q4. (방수/방진) "데이터센터는 습기나 냉각수 누수 위험이 있습니다. 팩 조립 후 **기밀성(Leak Tightness)**을 어떻게 보증하시겠습니까?"

• 의도: 팩의 물리적 밀봉(Sealing) 검증.
• 답변 키워드: Air Leak Test (공기 누설 테스트), IP등급.
• 모범 답안:
• "팩 조립의 마지막 단계에서 **Air Leak Test(차압 검사)**는 필수입니다. 팩 내부에 공기를 주입하고 일정 시간 동안 압력이 떨어지는지 확인하여, 미세한 구멍(Pin-hole)이나 실링(Gasket) 불량을 100% 걸러내야 합니다."

---

3. 전기적 안전 및 EOL (Electrical Safety & End of Line)

Q5. (절연 파괴) "고전압 배터리 팩입니다. 작업자가 조립하다가 실수로 절연체(Insulation)를 긁었습니다. 눈에 안 보이는데 어떻게 출하 전에 잡습니까?"

• 의도: 전기 안전 규격(Hi-pot) 이해도.
• 답변 키워드: Hi-Pot Test (내전압 시험), Insulation Resistance (절연 저항).
• 모범 답안:
• "육안으로는 불가능합니다. EOL(End of Line) 테스터에서 **Hi-Pot Test(고전압 인가 시험)**를 수행해야 합니다. 고전압을 걸었을 때 누설 전류(Leakage Current)가 발생하는지 확인하면 절연 파괴 여부를 즉시 알 수 있습니다."

Q6. (BMS 기능 검사) "팩을 다 만들었는데 BMS(배터리 관리 시스템)가 불량이라면 큰일입니다. 출하 전에 BMS가 제 역할을 하는지 어떻게 확인합니까?"

• 의도: OQC 단계에서의 기능 테스트.
• 답변 키워드: Simulated Test (모의 시험), CAN 통신.
• 모범 답안:
• "BMS에 실제와 유사한 전압/온도 신호를 주는 시뮬레이터를 연결해 테스트합니다. 과전압/과열 신호를 줬을 때 BMS가 즉시 **릴레이(Relay)를 차단(Cut-off)**하는지, 그리고 상위 시스템과 CAN 통신은 정상적인지 전수 검사해야 합니다."

---

4. 종합/시나리오 질문 (면접관 스타일)

Q7. (불량 대응) "라인에서 EOL(최종 검사) 수율이 갑자기 98%에서 85%로 떨어졌습니다. 가장 먼저 어떤 데이터를 확인하고 조치하겠습니까?"

• 의도: 문제 해결 순서. (현상 파악 -> 범위 설정 -> 원인 분석)
• 모범 답안:
• "1. 먼저 불량 유형이 **전기적 불량(기능)**인지 **기구적 불량(치수/누설)**인지 파레토(Pareto) 분석을 합니다. 2. 만약 특정 시간대나 특정 설비(예: 3번 용접기)에서 집중적으로 발생했다면 그 설비를 세웁니다. 3. 자재 변경(Lot 변경)이 있었는지 추적성(Traceability) 시스템을 통해 확인하겠습니다."

---

💡 모듈/팩 면접 핵심 요약 (이것만 기억하세요)

면접관 앞에서 모듈/팩을 논할 때는 **"연결(Connection)"과 "보호(Protection)"**가 핵심입니다.

1. 연결: 용접이 잘 됐나? → 저항(Resistance) 체크 & 용접 모니터링.
2. 보호(열): 열은 잘 빠지나? → TIM 도포 & 기포(Void) 관리.
3. 보호(전기): 전기는 안 새나? → Hi-Pot 테스트 & 절연 저항.
4. 보호(환경): 물은 안 새나? → Leak Test (기밀 검사).

이 4가지만 답변에 녹여내면, 모듈/팩 공정도 완벽하게 방어할 수 있습니다. 셀보다는 훨씬 직관적이라 이해하기 쉬우실 겁니다.







---

1. 전체 품질 승인 프로세스 (PPAP & Audit)

PPAP, ISIR(초도품), VW 2TP(Run & Rate), Control Plan 점수(80점)

면접관이 **"공급사 양산 승인을 어떻게 할 거냐?"**고 물으면 이 용어를 쓰세요.

• 핵심 답변:
• "단순히 샘플(ISIR)만 보는 게 아니라, PPAP(양산 부품 승인 절차) 프로세스를 따르겠습니다. 특히 폭스바겐(VW) 스타일의 **'Run & Rate (2TP)'**를 적용하겠습니다. 즉, 정해진 시간 동안 실제 양산 속도로 돌렸을 때도 품질과 수량(Capa)이 나오는지 검증하겠습니다. 또한, **Control Plan(관리계획서)**을 감사할 때 단순히 문서 존재 여부가 아니라, 문제 발생 시 **'Reaction Plan(이상 조치)'**이 명확한지 80점 이상의 기준으로 엄격하게 채점하겠습니다."

2. 공정 단계별 관리 (IQC, IPQC, OQC)

Job Change, 시편 검사, 정전기, 작업표준 준수 여부(Patrol)

면접관이  **"라인 관리는 어떻게?"**라고 물으면 이렇게 답하세요.

• IQC (수입):
• "배터리 핵심 소재(양극/음극/분리막)의 물성치(NCM Mid-Nickel 조성 등)가 성적서(COA)와 일치하는지 랩(Lab) 데이터와 교차 검증합니다."
• IPQC (공정 - 여기가 핵심):
• "**Job Change(작업 변경)**나 자재 교체 시, 양산 투입 전에 반드시 **'시편(Test Coupon)'**으로 초중종 검사를 수행하겠습니다. 또한, 품질 담당자(PQC)가 라인을 순회(Patrol)하며 작업자가 **작업표준(SOP)**을 지키는지, ESD(정전기) 관리는 되고 있는지 '눈으로' 확인하겠습니다."
• OQC (출하):
• "박스 포장 전 최종 검수에서 놓친 불량은 없는지, 포장 규격은 맞는지 확인합니다."

3. 문제 해결 (Problem Solving - 8D & FMEA)

8D 일정, Safety vs General 구분, FMEA 연동

면접관이  **"불량 터지면 어떻게 할래?"**라고 물으면 이렇게 답하세요.

• 핵심 답변:
• "불량이 발생하면 즉시 8D Report를 발행시킵니다. 가장 중요한 건 **분류(Classification)**입니다. 이것이 Safety(화재/안전) 이슈인지 일반 품질 이슈인지 구분하여 대응 속도(Timeline)를 달리 가져가겠습니다. 근본 원인을 찾은 뒤에는 반드시 **PFMEA(공정 고장 모드 분석)**와 Control Plan을 업데이트하여, 시스템적으로 재발을 막았는지(Close-loop) 확인하겠습니다."

4. KPI 및 목표 관리 (Alignment)

불량률 2%(2000PPM), 직행률

면접관이  **"공급사 성과는 어떻게 측정하나?"**라고 물으면 이렇게 답하세요.

• 핵심 답변:
• "가장 중요한 건 **Alignment(일치)**입니다. 구글의 프로젝트 마일스톤과 공급사의 KPI가 따로 놀면 안 됩니다. 주요 관리 지표로는 **FPY(직행률)**와 **불량률(PPM)**을 보되, 초기 셋업 단계와 양산 단계(MP)의 목표치를 공급사와 명확히 합의하겠습니다. 예를 들어 양산 시 목표 불량률(예: 2000 PPM 이하)을 달성하지 못하면 출하를 승인하지 않겠습니다."

5. 기술적 깊이 & UPS 시스템 (Technical Insight)

직렬연결 전압차, BMS(SOC/SOH), 박리/탈락/덴드라이트

면접관이 "왜 배터리 품질이 중요한가?" 혹은 **"구체적인 불량 메커니즘"**을 물으면 이 '용어'를 쓰세요.

• UPS 시스템 리스크:
• "UPS는 수백 개의 셀이 **직렬(Series)**로 연결되어 있습니다. 단 하나의 셀이라도 **용량(Capacity)**이나 전압(Voltage) 편차가 생기면, 그 셀이 먼저 방전되거나 과충전되어 전체 팩을 망가뜨립니다(Weakest Link). 그래서 BMS를 통해 각 셀의 **SOC(충전 상태)**와 **SOH(수명 상태)**를 개별 모니터링하는 것이 필수입니다."
• 내부 불량 메커니즘 (고급 어휘):
• "공정에서 전극 코팅의 접착력이 약하면 활물질의 박리(Peeling)나 탈락이 발생합니다. 이는 내부 미세 단락을 유발하고, 결국 리튬 **덴드라이트(Dendrite)**가 성장하여 분리막을 뚫고 **쇼트(Short)**를 일으킵니다. 이것이 화재의 주원인이므로, 전극 공정의 접착 강도와 이물 관리가 생명입니다."

---

💡 면접용 요약 (Cheat Sheet)

이 순서대로만 말씀하시면 됩니다.

1. 승인: "VW 스타일의 Run & Rate로 양산 능력 검증."
2. 공정: "작업 전 시편 검사 및 Patrol(정전기/표준준수) 강화."
3. 불량: "Safety 이슈 우선 대응 및 PFMEA 업데이트 필수."
4. 기술: "직렬연결의 취약점(전압 편차) 관리 및 덴드라이트/박리 예방."











다녀가신 흔적은 아래의 하트 모양의 공감 (♥)을 눌러서 남겨주시길 부탁드립니다.

로그인하지 않으셔도 공감은 가능합니다.

감사합니다 !
