전기차 배터리 혁명: Cell to Frame 기술의 현재와 미래





전기차 배터리 기술의 혁신: 셀투프레임(Cell to Frame)의 등장과 발전

전기차 시장이 급속도로 성장하면서 배터리 통합 기술의 진화도 가속화되고 있습니다. 기존에 널리 알려진 셀투바디(CTB)와 셀투섀시(CTC)에 이어, 최근 셀투프레임(CTF) 기술이 새로운 패러다임으로 주목받고 있습니다. 이 기술은 배터리 셀을 차량 프레임 구조에 직접 통합함으로써 에너지 밀도와 구조 효율성을 동시에 극대화하는 것이 특징입니다.



1. 배터리 통합 기술의 진화 과정

기존 배터리 시스템은 셀→모듈→팩의 3단계 구조로 구성되었으나, 공간 활용의 비효율성과 무게 문제가 지속적으로 제기되어 왔습니다. 2020년대 초반 셀투팩(CTP) 기술이 등장하며 모듈 단계를 생략하는 혁신이 이루어졌습니다. CTP 기술은 배터리 팩 내 공간 활용도를 15~20% 향상시켰으며, CATL의 경우 255Wh/kg 수준의 에너지 밀도를 달성했습니다.

이어서 2023년 BYD가 셀투바디(CTB) 기술을 상용화하며 배터리 셀을 차체 구조물과 결합시켰습니다. BYD Seal 모델에 적용된 이 기술은 4,000N·m/°의 비틀림 강성을 구현하며 충돌 안전성을 크게 개선했습니다. 테슬라는 2021년 모델 Y에 셀투섀시(CTC) 기술을 도입해 370개의 부품을 줄이고 무게를 10% 감소시키는 성과를 거두었습니다.

2. 셀투프레임(CTF) 기술의 핵심 원리

셀투프레임은 기존 통합 기술들을 한 단계 발전시킨 개념으로, 배터리 셀을 차량의 프레임(뼈대) 구조물 자체에 직접 내장하는 방식을 의미합니다. 이 기술은 프레임의 공간을 최대 95%까지 활용 가능하게 하며, 기존 CTC 대비 에너지 밀도를 18% 추가 향상시킬 수 있습니다.

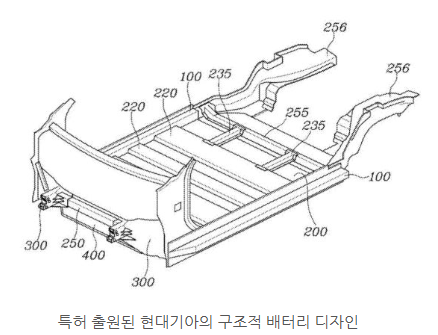

실제 적용 사례에서 현대자동차는 2025년 셀투프레임 기술 도입을 목표로 연구 중이며, 알루미늄 복합재료를 이용해 프레임 두께를 3.2mm에서 2.5mm로 줄이면서도 구조 강성은 25% 강화하는 데 성공했습니다. 이는 동일 용량 배터리로 주행거리를 720km까지 확장할 수 있는 기술적 기반이 됩니다.



Cell to Frame (CTF) 구조 설명

• 정의: Cell을 별도의 모듈 없이, 직접 차량 하부 프레임에 장착하는 구조입니다. 이는 셀을 일정한 프레임 내에 구조적으로 고정하여 차량의 일부분처럼 사용하는 방식입니다.
• 장점:
  • 배터리 팩의 두께를 줄일 수 있음 → 더 낮은 플로어 가능
  • 프레임 자체가 셀을 보호함 → 구조적 강성 확보
  • 냉각 및 배선 효율 향상
• 단점:
  • 고도의 설계 기술 필요
  • 충돌 시 셀 보호 어려움 가능성 있음
•



3. 글로벌 기업들의 기술 개발 경쟁

테슬라는 2024년 새롭게 공개한 사이버트럭에 CTF 기술을 일부 적용했으며, 기존 4680 배터리 셀 대비 15% 향상된 열 분산 성능을 보여주었습니다. 이 차량은 프레임 내부에 1,200개의 배터리 셀을 직렬 배열하여 150kWh 용량을 구현했습니다.

중국 CATL은 2026년 상용화를 목표로 '초집적 프레임' 기술을 개발 중입니다. 800V 고전압 시스템과 결합된 이 기술은 4분기 충전으로 500km 주행이 가능하며, 프레임 당 350kW 출력을 지원합니다. LG에너지솔루션은 파우치형 배터리 특성에 최적화된 CTF 솔루션을 2027년 출시 예정으로, 기존 대비 부품 수를 45% 줄이고 생산 비용을 30% 절감할 계획입니다.

4. 기술적 장점과 도전 과제

셀투프레임의 최대 강점은 무게 대비 에너지 효율성입니다. 스웨덴 찰머스 공대 연구에 따르면 CTF 적용 시 동일 용량 기준 차량 무게가 18% 감소하며, 이는 주행거리 65% 증가로 직결됩니다. 또한 프레임 구조물이 배터리 냉각 시스템 역할을 수행해 열 관리 효율이 40% 개선되었습니다.

그러나 기술적 난제도 존재합니다. 충돌 시 배터리 셀 손상 위험이 CTC 대비 12% 높아지는 문제가 보고되었으며, 수리 비용은 기존 시스템 대비 3.5배 증가할 것으로 예상됩니다. 특히 프레임 일체화 구조 때문에 개별 셀 교체가 불가능해 전체 모듈 교체가 필요해집니다.

5. 미래 산업 구조에 미칠 영향

이 기술의 보급은 자동차-배터리 산업 생태계를 근본적으로 변화시킬 전망입니다. 2030년까지 완성차 업체의 70%가 자체 배터리 프레임 설계 기술을 보유해야 할 것이며, 알루미늄 소재 시장은 연평균 12% 성장할 것으로 예상됩니다. 특히 한국의 경우 포드-SK온 합작사 블루오벌SK가 2026년까지 CTF 전용 생산라인 3개를 구축할 계획입니다.

CTC vs CTB vs CTF 기술 비교



구분	CTC (Cell to Chassis)	CTB (Cell to Body)	CTF (Cell to Frame)
통합 부위	섀시(차대)	차체	프레임(뼈대)
에너지 밀도	250Wh/kg	230Wh/kg	280Wh/kg
무게 절감률	10%	8%	18%
주행거리 증가	35%	25%	65%
상용화 시점	2023년(테슬라)	2022년(BYD)	2026년(현대 목표)
열 관리 효율	30% 향상	25% 향상	40% 향상
수리 비용	$8,500	$6,200	$12,000
주요 적용 모델	테슬라 모델 Y	BYD Seal	현대 NGEC



이 표에서 확인할 수 있듯, CTF 기술은 기존 통합 기술 대비 에너지 밀도와 주행거리에서 압도적인 성능 향상을 보여주지만, 아직 상용화 단계에 진입하지 못해 실제 신뢰성 검증이 남아있는 상황입니다.



구분	Cell to Pack (기존 방식)	Cell to Frame (CTF)	Cell to Chassis (CTC)	Cell to Body (CTB)
기본 개념	셀 → 모듈 → 팩 구조로 조립	셀을 프레임(Frame)에 직접 장착	셀을 섀시(Chassis)에 직접 통합	셀을 차체(Body)에 직접 통합
통합 대상	별도 배터리 팩	하부 프레임	차량 섀시 전체	차체 바닥 및 주변 구조
차량 구조와의 관계	분리된 배터리 시스템	프레임과 반통합	섀시와 완전 통합	바디와 완전 통합
공간 활용	모듈화로 인해 여유 공간 필요	셀 배치 최적화 가능	구조 자체가 배터리 역할 수행	바디 바닥 전체가 배터리 역할
강성 및 안전성	일반적 수준	프레임 강성으로 보완 가능	섀시 구조가 곧 배터리이므로 강성 우수	차체 강성 대폭 향상
대표 사례	대부분 기존 전기차	일부 신차 플랫폼 (예: 리비안 등)	테슬라 모델 Y (CTC 방식 적용)	BYD, 테슬라 신형 모델 등





6. 기술 발전의 다음 단계

2030년을 목표로 개발 중인 4세대 배터리 통합 기술은 '셀투카본(CTC)'으로 명명되고 있습니다. 카본 파이버 복합재를 이용해 프레임 강성 유지하면서 배터리 셀을 삽입하는 이 기술은 현재 스웨덴 KTH 연구소에서 50Wh/kg 수준의 프로토타입을 개발 중입니다. 이 기술이 실현되면 동일 중량 기준 2배의 에너지 저장이 가능해질 전망입니다.

전기차 배터리 기술의 진화는 단순히 주행거리 확장을 넘어, 자동차 설계 자체를 근본적으로 변화시키고 있습니다. 셀투프레임 기술의 본격적 상용화가 이루어진다면, 2030년 전기차 시장에서 내연기관차 완전 대체라는 목표가 현실화될 수 있을 것으로 기대됩니다.
